Geo-tec B

GEO-TEC B

Verifica e stabilizzazione di pendii

Aggiornato alle nuove Norme Tecniche sulle Costruzioni (DM 14-09-2005)

Un click sulle immagini per ingrandirle

Finestra di lavoro su Macintosh

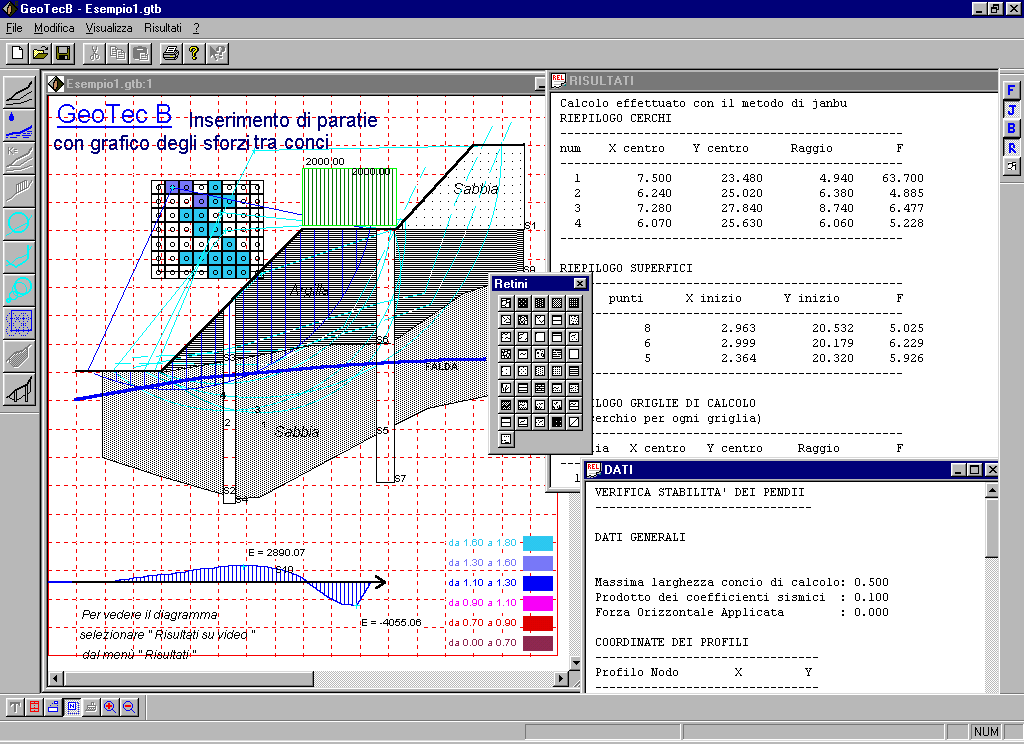

Finestra di lavoro su Windows

Diagrammi degli sforzi nel terreno e nelle geogriglie delle terre armate

Diagrammi degli sforzi nel terreno in un pendio con due paratie di pali

Il programma Geo-Tec B permette la verifica di versanti, argini, dighe in terra, multistrato con presenza di falda e carichi esterni, terre armate e pali, anche in zona sismica.

Tutta le geometria del pendio può essere introdotta e modificata graficamente e analiticamente.

Sempre graficamente o analiticamente è possibile la definizione di un grande numero di superfici sia a sviluppo cilindrico, definite con l'uso del mouse tramite l'individuazione di tre punti qualsiasi sul piano del disegno o tramite griglie di calcolo, sia ad andamento poligonale, sempre disegnate con l'uso del mouse direttamente a video.

Si possono inserire paratie ed ottenere sia gli sforzi all'interno del terreno che sulle paratie o pali.

Geo-Tec B gestisce anche in modo innovativo e completo la stabilizzazione di versanti tramite terre armate.

Il programma individua il coefficiente di sicurezza per ogni superficie definita, sia tramite i metodi di Janbu, Bishop e Fellenius.

Le terre armate

Geo-Tec B permette l'utilizzo delle terre armate, vale a dire di pendii stabilizzati e rinforzati con l'uso di geogriglie sintetiche. Questa tecnologia si sta diffondendo rapidamente, sia per le qualità tecniche e di facile eseguibilità anche in situazioni estreme, sia per il basso impatto ambientale degli interventi. Nella versione attuale le terre armate sono trattate in modo ancora più accurato, tenendo conto dello stato dell'arte nel settore e dei prodotti presenti sul mercato.

Pendii sommersi

Altra importante funzione è il trattamento corretto e automatico dei pendii sommersi, sia in situazioni statiche che nella simulazione di un rapido svuotamento. Con queste innovazioni Geo-Tec B si conferma come il software per la stabilità dei versanti all'avanguardia nel settore, per le modalità operative, basate su un'uso intenso della grafica interattiva, per l'accuratezza e la completezza dell'analisi e per la possibilità di agire attivamente con opere di consolidamento e di messa in sicurezza del pendio.

Download gratuiti

CAD File Converter,
convertitore di formati CAD. Mac Os e Windows.

TecnoContab,
gestione pratiche e contabilità studio. Mac Os e Windows.

TecnoPack,
utilità per lo studio tecnico. Mac Os e Windows.

Professional Pack #1, 2 e 3, raccolta di fogli elettronici professionali. Mac Os e Windows.

Scarica MacCarpent,
programma per la progettazione esecutiva di travate in C.A. Mac Os.

Prezziari e TabulaePrezzi,
tanti prezziari regionali con il programma di gestione.

Domus.Cad Edu Base,
Domus.Cad gratuito per studenti.

Programmi in prova

I seguenti programmi demo sono scaricabili gratuitamente:

DigiCad 3D demo Windows, Mac Os 9 e Mac Os X

Domus.Cad demo Windows, Mac Os 9 e Mac Os X

Colosseum per Mac Os X

HighRoad per Windows e Mac Os X,

Rivenditori

Accedi all'area riservata ai rivenditori.Sei un rivenditore? Richiedi identificativo e parola chiave

Download gratuiti

Programmi in prova

I seguenti programmi demo sono scaricabili gratuitamente:

DigiCad 3D demo Windows, Mac Os 9 e Mac Os X

Domus.Cad demo Windows, Mac Os 9 e Mac Os X

Colosseum per Mac Os X

HighRoad per Windows e Mac Os X,

Rivenditori

Accedi all'area riservata ai rivenditori.Sei un rivenditore? Richiedi identificativo e parola chiave

Caratteristiche

Caratteristiche versante.

Terreno, strati e linea di falda di forma qualsiasi, anche con vuoti e manufatti, con carichi sul terreno, paratie e terre armate.

Superfici di scorrimento.

Circolari, generiche e griglie di cerchi.

Introduzione grafica.

Geometria, superfici di scorrimento, manufatti e terre armate possono essere inseriti in forma grafica, anche tenendo sul fondo un disegno importato in precedenza. Varie modalità permettono di generare rapidamente gruppi di cerchi e griglie di cerchi. Si possono applicare retini agli strati.

Terre armate.

Tramite il mouse si possono inserire aree rinforzate con geogriglie e altri elementi di ronforzo. Queste aree sono verificate sia per sfilamento che per rotture degli elementi di rinforzo.

Metodi di calcolo.

Vengono utilizzati il metodo di Janbu completo, di Bishop e il metodo di Fellenius. Viene determinato il diagramma degli sforzi nel pendio e su eventuali manufatti quali pali, opere di sostegno e all'interno delle terre armate. Valutazione automatica e corretta di pendii immersi con simulazione di rapido svuotamento.

Risultati.

Coefficienti di sicurezza e dettagli dei conci. Superficie critica, diagramma degli sforzi nel terreno, nelle geogriglie, in altri tipi di armature, comprese paratie e pali.

DM 14-09-2005.
S

Il programma è conforme alle Norme Tecniche sulle Costruzioni.

Configurazione
Windows 95, 98, NT , 2000, XP
Power Macintosh. Mac Os X, System 8.5 o superiori
