Geo-tec C

Complessi di fondazioni

La nuova versione 6 è aggiornato alle nuove Norme Tecniche sulle Costruzioni (NTC 2008)

Un click sulle immagini per ingrandirle

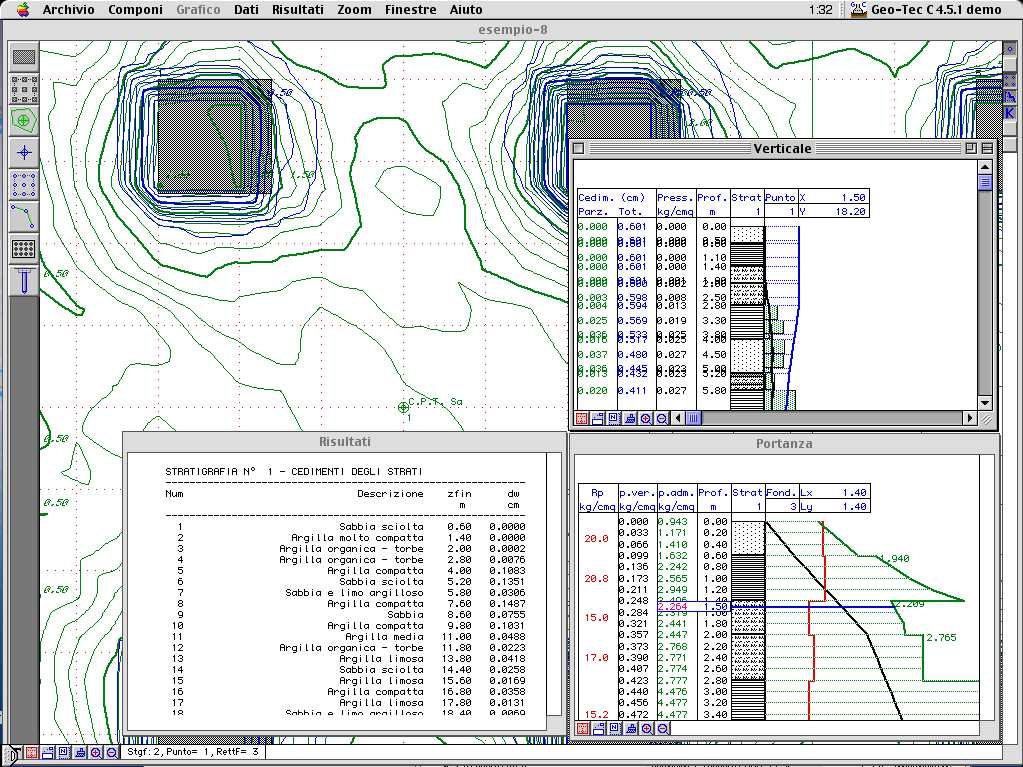

Finestra di lavoro di Geo-Tec C

La finestra con il grafico di un palo

Il programma Geo-Tec C permette un trattamento completo dei problemi relativi alla progettazione e verifica delle fondazioni superficiali sia continue sia isolate, pali e gruppi di pali.

Si possono considerare più stratigrafie con fondazioni complesse di vario tipo.

Si ottengono così cedimenti assoluti e pressioni massime su un insieme di punti, cedimenti assoluti, differenziali e rotazioni indotte lungo una qualunque sezione ad andamento poligonale, coefficiente di sottofondo per terreni alla Winkler, capacità portante con quattro diversi metodi, visualizzazione a curve di livello di deformazioni e pressioni, visualizzazione grafica delle stratigrafie introdotte.

Come in tutti gli altri moduli, tutte le operazioni si fanno in modo interattivo disegnando gli elementi o modificandoli con il mouse.

Geo-Tec C è un programma unico nel suo genere, che affronta l'analisi dei complessi di fondazioni non come tanti casi isolati, ma tenendo conto delle interazioni fra fondazioni, variazioni di stratigrafie, di livello, di rigidezza. Uno strumento di analisi per far si che la conoscenza del terreno non sia più l'elemento più indeterminato e critico di tutto il processo progettuale e costruttivo.

Caratteristiche

Complessi di Fondazioni.

Fondazioni rigide, flessibili, pali e gruppi di pali, semplici e complesse derivanti dalla combinazione di tipologie rettangolari su terreni multistrato. Le stratigrafie sono abbinate ad un'area poligonale di validità.

Metodi di Calcolo.

SteinBrenner generalizzato a sistemi di fondazioni su terreni multistrato per cedimenti, pressioni, pressione ammissibile in base al cedimento amissibile e determinazione del K di Winkler; Terzaghi, Striscia Indefinita (Brinch Hansen), Amar e Morbois per la determinazione delle pressioni ammissibili; Buisman per le correlazioni fra resistenza di punta e coefficiente di compressibilità.

Risultati.

Cedimenti e pressioni sulla verticale di un punto qualsiasi in funzione della profondità.

Cedimenti assoluti e pressioni massime sui punti di calcolo.

Cedimenti assoluti, differenziali e rotazioni indotte lungo una linea di riferimento

Coefficiente di sottofondo alla Winkler

Capacità portante conTerzaghi, con il metodo Brinch Hansen, Amar Morboise e in base ad un cedimento ammissibile

Capacità portante dei pali con il metodo diretto e con le formule statiche.

Rappresentazioni Tridimensionali.

La valutazione del comportamento complessivo dei sistemi di fondazioni analizzati, può essere effettuata con la massima immediatezza, visualizzando con curve di livello, cedimenti e pressioni.

Introduzione grafica.

Tutti gli elementi possono essere inseriti e modificati in forma grafica con il mouse, anche tenendo sul fondo un disegno importato in precedenza.

Alcune delle Novità della versione 6.0

Supporto della normativa DM 14-09-2005 Norme Tecniche per le costruzioni. Rappresenta la più grossa novità. In ogni caso è possibile applicare anche la vecchia normativa.
Supporto del metodo di interpretazione di Searle in inportazione da Geo.Tec A
Supporto del Mighty Mouse e dei mouse con rotella
Drag e Drop delle immagini con qualsiasi formato supportato da QuickTime
Help Tags. Sono stati aggiunti aiuti in corrispondenza di ogni icona

Configurazione

Mac Os 9 - Mac Os X 10.2 o superiori.

Richiedi il CD dimostrativo
