Geo-tec D

Muri di sostegno e paratie

Un click sulle immagini per ingrandirle

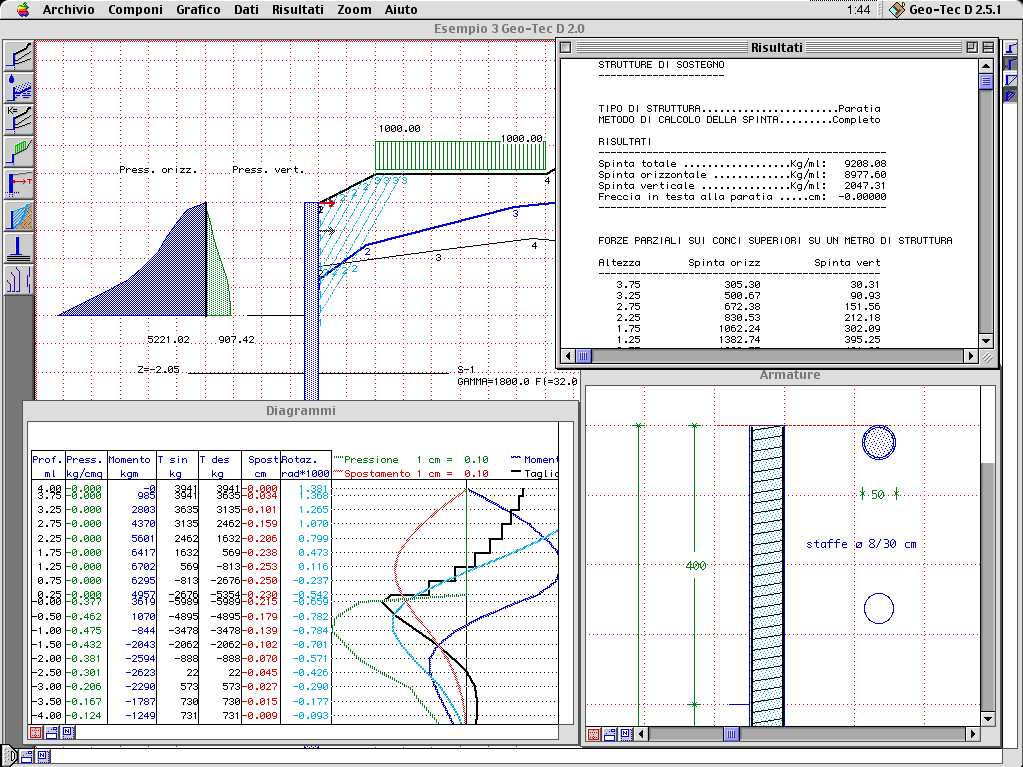

Finestra di lavoro di Geo-Tec D con paratia di pali

Diagramma di spinta con delimitazione a monte per presenza di roccia e carico sul pendio

Armature di un muro con taglione

Il modulo D di Geo-Tec consente il trattamento completo di muri di retta e paratie con situazioni a monte pluristrato, con strati di forma complessa, falda, carichi comunque posizionati ed eventuale presenza di roccia.

Considera pali in C.A. con suola inclinata e taglione, eventualmente su pali, pluritirantati e paratie infisse in terreni mutlistrato, di forme varie e pluritirantate.

Viene eseguito anche il progetto esecutivo del cemento armato.

La caratteristica più importante di Geo-Tec D è data dalla possibilità di valutare situazioni a monte molto complesse, con strati di forma qualsiasi, fori, carichi, fondazioni, falda ed anche presenza di roccia.

E' possibile anche variare interattivamente lo scavo a valle, sia per muri che per paratie, con aggiornamento immediato dei risultati; verifica e progetto delle armature delle sezioni dei pali; controllo interattivo delle armature delle paratie.

A questa analisi accurata del diagramma di spinta si unisce un sistema di calcolo agli elementi finiti sia per i muri di retta che per le paratie ed un progetto esecutivo in C.A. delle opere.

L'integrazione con Geo-Tec B permette la verifica globale del complesso pendio-opera di sostegno.

Geo-Tec D è il software per la verifica e progettazione di muri di sostegno e paratie che unisce assieme a rigore e completezza dei calcoli un'intefaccia utente dinamica, veloce, basata sulla grafica e fortemente interattiva.

Caratteristiche

Supporto NTC 2008.

Il programma supporta le norme NTC 2008 e la successiva circolare del 02/2009

Muri e paratie.

Muri in C.A. a sezione variabile comunque inclinati, con suola inclinata e eventuale taglione e paratie di varie forme e materiali. Muri e paratie pluritirantati con terreno a valle variabile. Muri su pali. Paratie con sezione rettangolare, a T e circolare, di pali armati e micropali.

Diagramma di spinta.

Calcolo del diagramma di spinta per terreni a stratigrafia qualsiasi , con o senza presenza di linea di falda di forma qualsiasi e con la possibilità di impostare superficie di scorrimento vincolanti quali quelle su roccia. Pendio caricato in modo generico con valutazione dell'influenza del carico secondo Bussinesque.

Infissione paratie.

Calcolo agli elementi finiti come trave su suolo elastico a K variabile con determinazione della profondità di infissione tramite condizioni poste dall'utente.

Base del muro.

Determinazione automatica della base del muro di retta in funzione della stabilità e della resistenza del terreno.

Progetto armature.

Progetto, verifica con il metodo degli stati limite o delle tensioni ammissibili e disegno esecutivo in scala delle armature e del calcestruzzo. Computo delle quantità

Azioni esterne.

Forza e coppia in sommità, forze orizzontali lungo il muro o la paratia, forza verticale sul piede, carichi trapezoidali e azione sismica.

Introduzione grafica.

La geometria del pendio, la falda, il limite dell'eventuale roccia non spingente, la posizione degli strati, la posizione dei punti di piegatura dei ferri ed altro ancora possono essere inseriti e modificati in forma grafica con il mouse.

Configurazione

Mac Os X 10.2 o superiori.

Scarica la versione dimostrativa
