I dati del rilievo sono acquisibili da digitalizzazione diretta mediante tavoletta grafica (tramite DigiCad 3D) o da immagini a video, da un rilievo di campagna (tramite il programma di Topografia Nonio A), direttamente inseribili da tastiera, letti da un file ASCII in formato X-Y-Z definibile dall'utente o importati in formato DXF.

Vengono gestite due superfici contemporanee in modo che, tramite la modellazione di una di esse si possano simulare operazioni di scavo e di riporto.

Per la generazione delle superficii del terreno viene utilizzato un metodo per triangolazioni. La triangolazione può essere del tutto automatica oppure vincolata a segmenti, imposti in modo interattivo con l'utilizzo del mouse, permettendo la creazione di una superficie poliedrica quanto piu' vicina possibile al territorio.

Si possono quindi inserire facilmente linee di discontinuità e dettagli difficilmente riconoscibili da metodi completamente automatici e si può comunque intervenire sulla modellazione automatica per modificarla manualmente.

Sulla base di tali triangoli il programma costruisce le isoipse in base alla equidistanza prescelta, disegnandole con segno continuo sottile con isoipse principali più marcate e con l'indicazione della quota o con sfumature di grigio o colore a scalare, con o senza l'arrotondamento degli spigoli.

Una carta delle pendenze viene costruita automaticamente, per classi di pendenza definiti dall'utente, con retini, tratteggi o sfumature di colore.

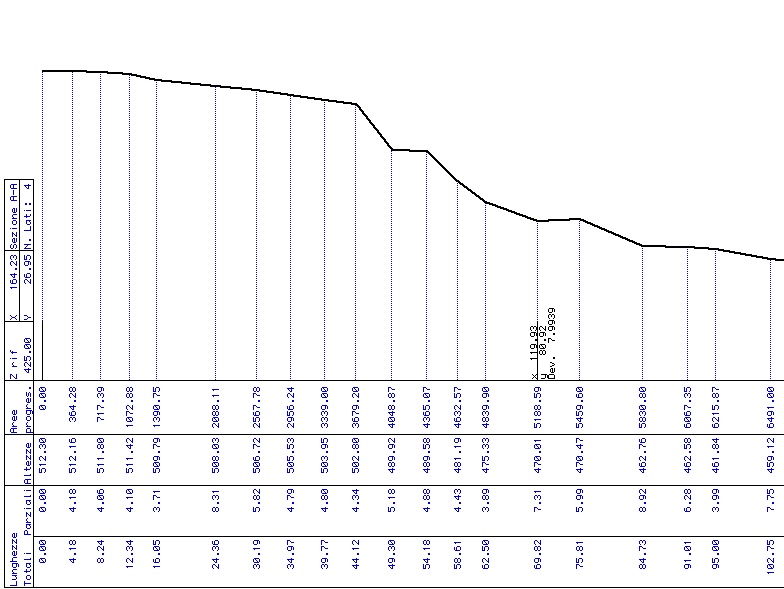

Possono essere generate sezioni multiple ad andamento planimetrico poligonale, con l'indicazione delle distanze totali e parziali, quote, pendenze e superfici.

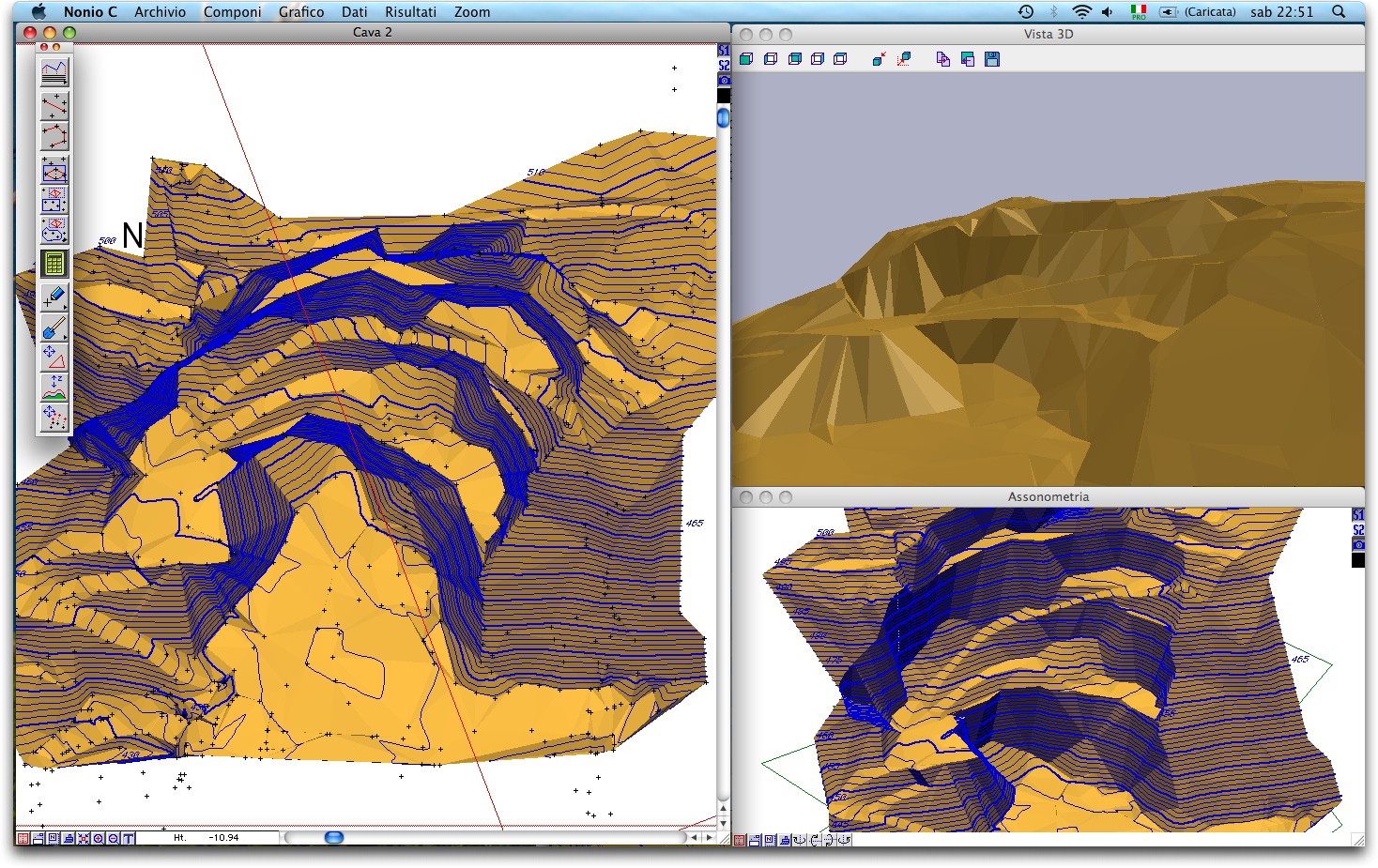

Il modello del terreno può essere visualizzato in una vista 3D continuamente aggiornata ed è possibile muoversi o "volare" attorno il rilievo in tempo reale. Texture possono essere posizionate sul terreno come possono essere posizionati, ruotati e scalato oggetti in formato 3DMF. E' possibile generare anche assonometrie vettoriali.

Il modello del terreno può essere esportato in formato DXF 3D, GDL, in QuickDraw 3D Metafile e in QuickTime VR Object. Il disegno puo' essere esportato in DXF. E' possibile importare oggetti in formato 3DMF.

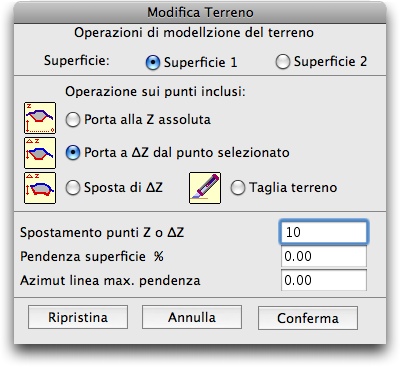

Le superfici create possono essere facilmente modellate e modificate con scavi e riporti e con movimenti orizzontali o su piani inclinati o con modifica diretta della triangolazione.

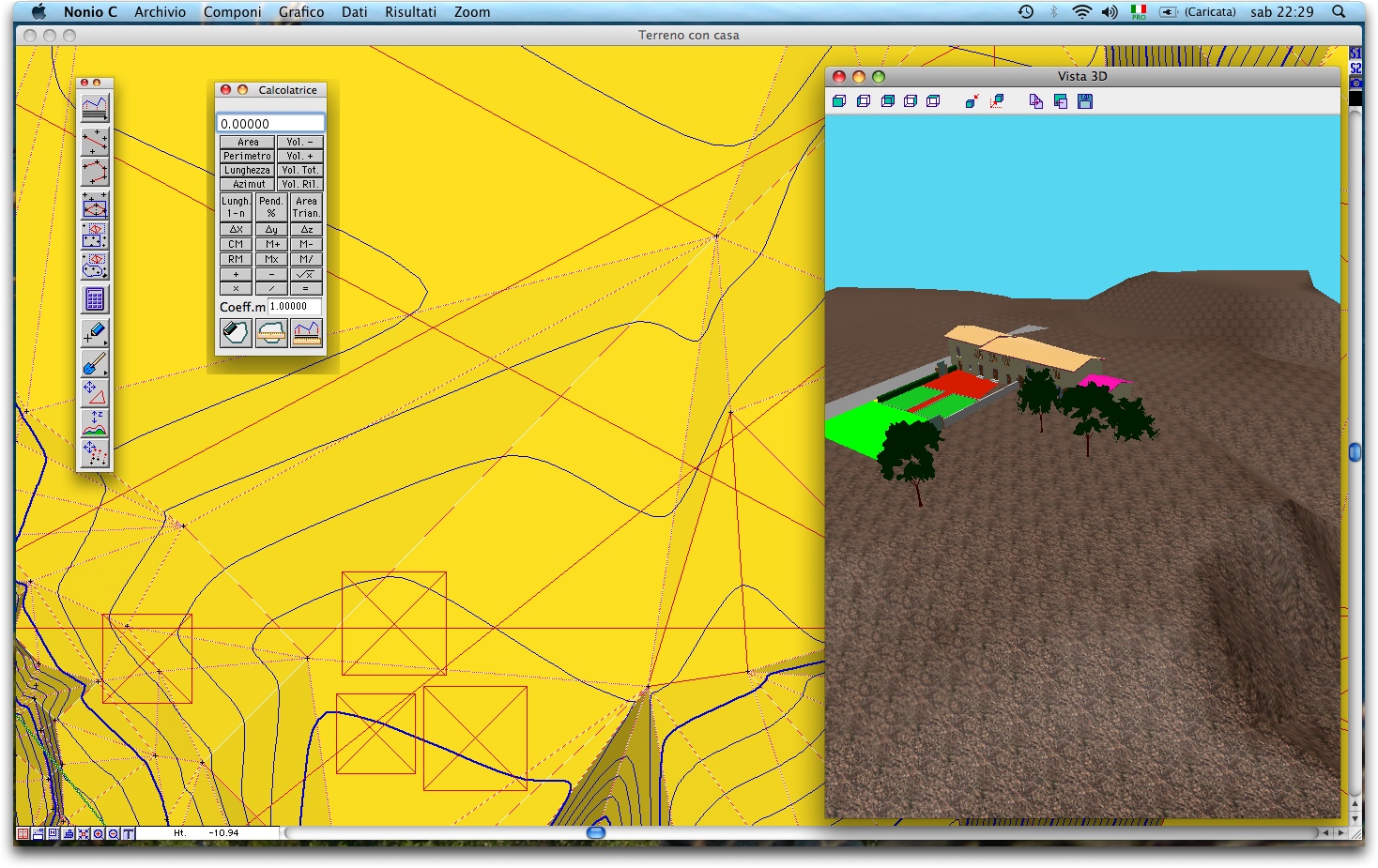

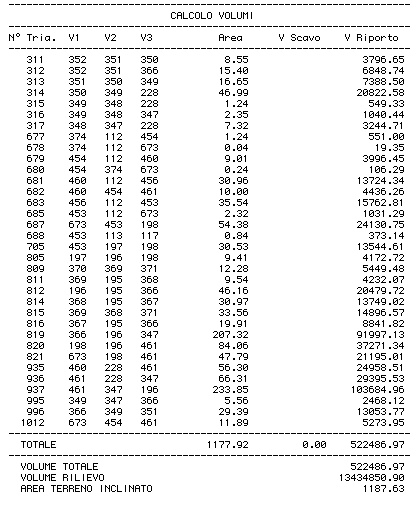

Una apposita calcolatrice permette il calcolo di grandezze come: aree, lunghezze, dislivelli, angoli, volumi, pendenze ecc.

I processi di calcolo e di plottaggio possono essere eseguiti in background consentendo di utilizzare contemporaneamente altre applicazioni.

La possibilità di comunicare i grafici ad altre applicazioni, tramite "Copia e Incolla" o "Pubblica e Sottoscrivi", permette di modificare e integrare ulteriormente il disegno fino ad avere un prodotto finale completo. In particolare il collegamento con Digicad permette di sovrappore le isoipse ad una cartografia che ne sia sprovvista mentre il collegamento con Domus.Cad permette di riportare il modello del terreno su questo programma per progettare costruzioni su di esso.

Nonio C può essere utilizzato anche per rappresentare istogrammi o superfici tridimensionali di qualsiasi tipo, quali andamento di pressioni o temperature.
