Analiziamo in questa pagina le soluzioni ad alcune delle problematiche più comuni nell'ambito delle professioni legate alle professioni tecniche.

Seguendo le fasi di un reale progetto dell'A.T.E.R. di Pistoia, mostriamo come creare dei modelli architettonici,applicare i materiali, creare le immagini e i fotomontaggi per la presentazione finale (anno 1998).

Gallerie di lavori e immagini

	Presentiamo lo studio dell'Arch. Viti di Grosseto con un'ampia galleria di immagini.
	Una raccolta di lavori dello Studio Asociato Bernardi e Bernardini di Vidiciatico (Bo). Contiene anche un filmato panoramico QTVR.
	Presentiamo lo studio dell'Arch. Matteo Lamberti, esperto CAD e autore di alcuni articoli sulla rivista Mac World, con un'ampia galleria di immagini.
	Un Album di progetti realizzati con Domus.Cad e Strata 3D dallo Studio Patrizio Battistini
	Ampia galleria di lavori dello Studio Grafico emme erre di Garbatola (Mi)
	Ampia galleria di lavori di ristutturazione. progettazione architettonica e Interni dell'Arch. Dario Lodes di Trieste
	Galleria di lavori realizzati t dallo Studio A.A. Croci di Ferrara
	Galleria di lavori realizzati con ArchiPlanet dallo Studio Toresani di Besate (MI)
	Una galleria di opere realizzate dalla Studio Tecnico Ceruti di Paladina - Bergamo.
	Annarita Corsini utilizza Domus.Cad per i lavori più vari. Vedi la galleria dei lavori.
	Presentazione di Archéquipe e linea di mobili realizzata con Domus.Cad
	Galleria di lavori di fotogrammetria architettonica dell'Arch. Puccinelli di Viareggio

La casa dei miei amici

La storia vera di un progetto raccontata dal protagonista. Un simpatico racconto su come Domus.Cad e ArchiPlanet possono migliorare notevolmente la comprensione fra progettista e committente (anno 1995).Un click sulla figura per entrare nel vivo della storia.

Verifica dei Cedimenti con Geo-Tec C

L'Ing. Enrico Ulisse Avanzi confronta un'esperienza reale a Ponte Molo (RO) con i risultati teorici ottenuti con Geo-Tec C.Un click sulla figura per vedere i dettagli del confronto.

Rilievo di una chiesa tramite fotografie

Il Geom. Franco Bazzini descrive le modalità operative e il lavoro svolto per il rilievo tramite fotografie di una chiesa di Firenze

Dalla modellazione al fotomontaggio

Seguendo le fasi di un reale progetto dell'A.T.E.R. di Pistoia, mostriamo come creare dei modelli architettonici,applicare i materiali, creare le immagini e i fotomontaggi per la presentazione finale (anno 1998).

Catasto con Macintosh

Un luogo comune assai diffuso è che le operazioni catastali possano essere eseguite solo con macchine basate su processori Intel e sistemi operativi DOS e Wondows. Niente di più errato! Anche qui, come in molti altri casi, si fa confusione fra programmi e dati. Il professionista che si occupi di lavori catastali deve normalmente portare in Catasto un dischetto con dentro i dati dell'accampionamento o del frazionamento, non devono portare il programma e il computer con i quali ha fatto il lavoro! Attualmente le operazioni catastali vengono effettuate in parte con due programmi sviluppati dalla Sogei e distribuiti dal Ministero delle Finanze: PREGEO e DOCFA.

Fino dal 1988 Interstudio ha realizzato un programma di topografia, Nonio A, compatibile con PREGEO e in grado di creare quindi direttamente i dischetti da portare al Catasto. All'entrata in vigore della versione 7.0 di Pregeo è stato realizzato Macingeo, che è stato distrubuito assieme ad Apple in circa 25.000 copie gratuite.

Quando il Ministero delle Finanze ha distribuito il programma Acquisiz per gli accampionamenti urbani, Interstudio ha creato A.D.A.M. per poter fare le stesse operazioni con la più amichevole interfaccia Macintosh. Successivamente è stato creato MacFa, il DOCFA per Macintosh. Tutti i programmi di Interstudio per le operazioni catastali si distinguono per una maggiore semplicità operativa e una maggiore flessibilità e completezza rispetto agli equivalenti del Ministero delle Finanze.

Mentre questi ultimi sembrano pensati principalmente per il funzionamento degli uffici catastali, quelli di Interstudio sono pensati principalmente per il professionista che si occupa di Catasto. Adesso è il momento del PREGEO 9 Nonio A continua come sempre ad essere compatibile.

Il progetto architettonico

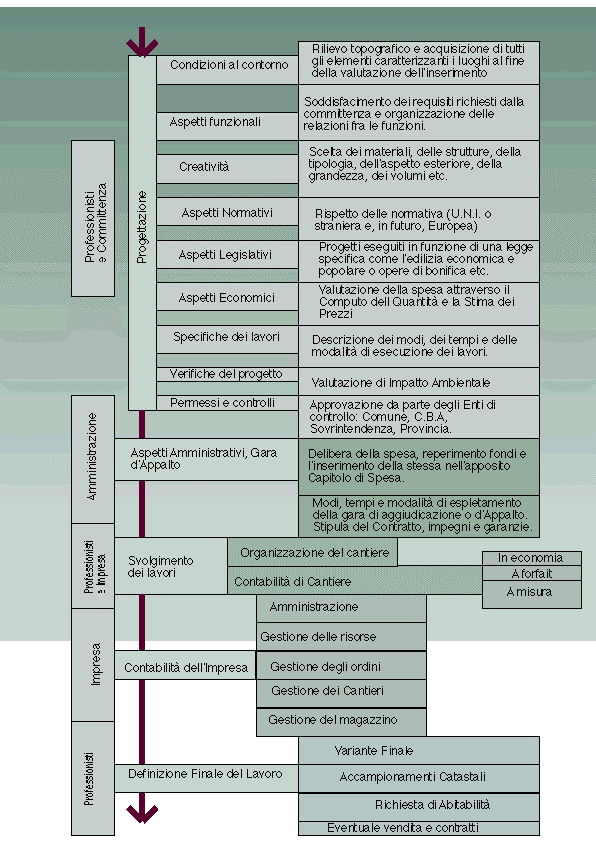

Il processo edilizio, inteso come processo produttivo, è sicuramente uno dei più complessi e interessa nmerose discipline cha vanno dalla topografia, alla geologia, alla ingegneria, all'igiene, alla protezione dell'ambiente ecc.

Considerare quindi la progettazione architettonica un semplice problema di disegno è una grossa limitazione che ha creato molte illusioni in passato e molte limitazioni all'informatizzazione dello studio tecnico.Interstudio ha cercato fino dall'inizio di affrontare questo problema in tutti i suoi aspetti, sia tramite la produzione di una serie di programmi coordinati, sia per mezzo di accordi con altri partners.

Il risultato è la possibilita di partire dai rilievi del terreno o dei fabbricati e dalle indagini sulle terre, eseguire il progetto del fabbricato fino nel più piccolo dettaglio, realizzando disegni tecnici, immagini fotorealistiche e filmati, eseguire i calcoli strutturali, il computo metrico, il progetto degli impianti, fino ad arrivare ai capitolati d'appalto e all'accatastamento finale.Ecco alcune note sui relativi programmi:

• Rilievo topografico: Nonio A, Nonio C, DigiCad 3D, Macingeo, MacRoad

• Rilievo dei fabbricati: DigiCad 3D, Domus.Cad

• Indagini geotecniche: Geo-Tec A, Geo-Tec B, Geo-Tec C

• Progettazione architettonica: Domus.Cad, ArchiPlanet, Zoom, Art*lantis.

• Calcolo strutturale: DomusWall, Colosseum, Geo-Tec D, MacCarpent, Multiframe, Section Maker, Steel Designer.

• Contabilità Edile: Tabulae.Domus, ProjectComp.

• Impianti: TermoTec, LTB Light, ElectroCAD.

• Accatastamento: Nonio A, Macingeo, MaCFa.




La geotecnica

Interstudio propone una serie di programmi avanzati che, nel loro insieme, hanno fatto di Macintosh la piattaforma più avanzata per affrontare problemi geotecnici di vario tipo.

Da qualche tempo è iniziato anche il passaggio di questi programmi su piattaforma Windows e questo ha portato le tecnologie avanzate di Interstudio a disposizione di un numero maggiore di tecnici e professionisti.

I programmi utili sono molti e si va dalla serie Geo-Tec A, B, C e D, che come si capisce dal nome sono particolarmente studiati per risolvere problemi geotecnici, a programmi più generali quali quelli di topografia e cartografia, ma che hanno particolari funzioni molto utili nel campo della geotecnica.

Il primo gruppo permette di affrontare in moto teoricamente avanzato e nello stesso tempo semplice e veloce le problematiche relative alla gestione e interpretazione di prove penetrometriche statiche e dinamiche (Geo-Tec A), alla stabilità dei pendii (Geo-Tec B), all'analisi di complessi di fondazioni superficiali e profonde su terreni composti da molte stratigrafie(Geo-Tec C), fino alla verifica e al progetto di opere di sostegno (Geo-Tec D).

A questi si aggiunge Nonio C, il programma per la rappresenzione e modellazione del territorio, che permette di gestire in modo ottimale problematiche quali quelle legate alle discariche o alla cave. Nonio C permette, ad esempio, di creare immediatamente una carta clinometrica.

DigiCad 3D permette infine di lavorare con mappe e carte di vario tipo con la creazione di tematismi.Un nuovo programma permette inoltre di valutare una serie di rischi legati al territorio quali rischi di inquinamento delle falde o rischi idrogeologici.Interstudio produce infine ogni anno numerosi template da utilizzare con fogli elettronici per
