VerPres

Sezioni in C.A. per iPhone

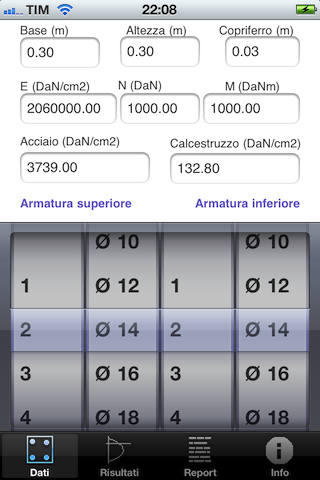

La finestra dei dati

La finestra del grafico

VerPres è un'applicazione per iPhone per verificare a pressoflessione sezioni in cemento armato.

Il calcolo è condotto secondo le Norme Tecniche sulle Costruzioni del 2008 e successive circolari applicative ed è conforme anche agli Eurocodici.

In base ai darti inseriti il programma determina il dominio di rottura della sezione, la posizione dell'asse neutro, il momento ultimo e il coefficiente di sicurezza.

Il programma disegna in dominio di rottura con la posizione carico e del momento applicati.

Mostra inoltre una relazione dettagliata con tutti i dati e tutti i risultati

La relazione può essere spedita tramite email.

L'applicazione è organizzata su quattro finestre richiamabili dalla barra degli strumenti in basso (tab bar).

La prima finestra è la finestra dei dati.

I dati da inserire sono:

Base e altezza della sezione in m.
Carico assiale in DaN (DecaNewton)
Momento applicato in DaNm
Resistenza di calcolo dell'acciaio in DaN/cm2
Resistenza di calcolo del calcestruzzo in DaN/cm2
Modulo di elasticità dell'acciaio in DaN/cm2
Modulo di elasticità del calcestruzzo in DaN/cm2
Numero e diametro dei ferri superiori
Numero e diametro dei ferri inferiori

La seconda finestra mostra Il grafico del dominio di rottura e i risultati principali in forma numerica. Un cerchietto rosso con all'interno una crocetta visualizza la situazione effettiva.

I risultati in rosso riportano:

Campo corrispondente alla sollecitazione applicata. I campi sono: 1 – rottura per trazione dell'acciaio; 2 – rottura dell'acciaio a pressoflessione; 3 – rottura contemporanea dellìacciaio e delcalcestruzzo; 4 – rottura del calcestruzzo.
Momento ultimo della sezione
Rapporto Epsilon = asse neutro / altezza
Posizione dell'asse neutro dall'alto
ndicazione se la sezione è verificata

Scaricalo adesso!

Accedi all'area di download e scarica tanti programmi gratuiti, prezzari, fogli elettronici, documentazione e le versioni demo

Applicazioni WEB da utilizzare ovunque e con qualsiasi dispositivo (PC,MAC, IPAD, IPHONE, ANDROID, TABLET ecc)

Il grafico può essere scalato indipendentemente sia sull'asse dei momenti che su quello dello sforzo assiale con il classico movimento delle due dita e può anche essere spostato con un dito.

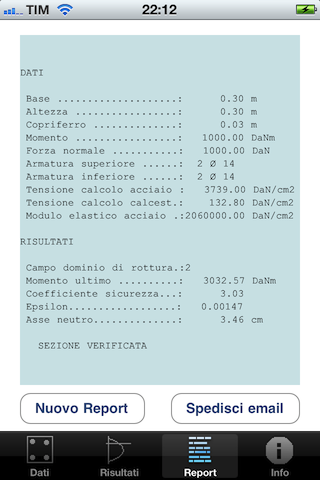

La terza finestra mostra la relazione con tutti i dati e tutti i risultati.

La finestra dei risultati

Due bottoni permettono di generare di nuovo la relazione dopo aver modificato i dati, mentre il bottone Invia eMail spedisce per email il contenuto della relazione.

Anche la relazione può essere scalata e spostata con i gesti di due dita per scalare o di un solo dito per spostare.

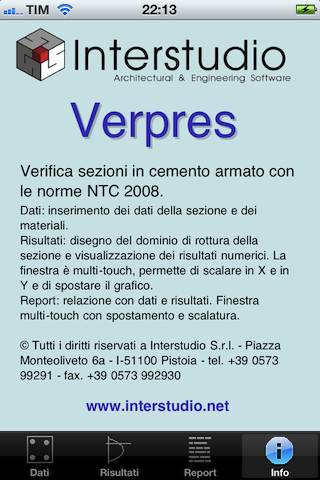

La quarta finestra infine è una finestra di informazioni generali.

La finestra delle informazioni

Nel complesso VerPres è lo strumento ideale per verificare rapidamente sezioni in C.A. al di fuori del proprio ufficio, in particolare modo sul cantiere. Il progettista può verificare una sezione e spedire in ufficio per email il calcolo effettuato.
