CREARE, PRODURRE E COMUNICARE
Progettare è un processo eminentemente creativo. Domus.Cad offre una serie di strumenti semplici e intuitivi che permettono di dare forma e funzioni alle proprie idee, fino dall'inizio. Con Domus.Cad non è necessario prima progettare su un foglio di carta e poi solo disegnare, fino dal primo gesto con il mouse la creatività trova lo spazio ideale per esprimersi.
Comunicare con il committente, con gli enti, con le imprese, con altri professionisti ecc. Facendo camminare il cliente, in tempo reale, nella sua casa tramite la Realtà Virtale e comunicando informazioni nei tanti formati supportati.
Domus.Cad è un programma per la progettazione architettonica tridimensionale che permette di affrontare il problema del 3D con la stessa semplicità di un progetto tradizionale e con la semplicità che permette non solo di disegnare, ma di progettare direttamente su computer.
Un click sull'immagini per ingrandirle
Domus.Cad
Arch. Maurizio Lazzari
Villa Medicea Poggio a Caiano
|
Elementi architettonici
Gli strumenti di base di Domus.Cad sono costituiti da un completo insieme di elementi architettonici tridimensionali parametrici: muri, pilastri, travi, finestre, porte, scale, tetti a falda e a padiglione, elementi generici orizzontali, verticali o inclinati.
Fusione dei muri
Questa esclusiva e potente funzione permette la rapida creazione e modifica delle piante più complesse. Il progettista inserisce, modifica, allunga, sposta, divide, aggiunge i setti murari senza preoccuparsi mai delle connessioni, che vengono aggiornate automaticamente. La possibilità di gestire anche muri a spessore variabile o combinati con forme varie è molto importante nel recupero dei vecchi edifici.
Modellazione
Oltre agli elementi architettonici di base, molti altri possono essere creati con apposite funzioni di modellazione: estrusione in ogni direzione e lungo percorsi, modellazione per rotazione, generazione di muri e solai da linee e poligoni, modellazione libera della forma inferiore e superiore delle murature, taglio degli elementi, generazione di righiere e di intere strutture di solai e tetti in legno, scale di vario tipo. In questo modo è semplice costruire anche oggetti complessi quali volte a botte e crociera, cornicioni, elementidi arredo, forme di vario tipo, colonne, ringhiere ecc.
|
|
|
|
Accedi all'area di download e scarica tanti programmi gratuiti, prezzari, fogli elettronici, documentazione e le versioni demo
|
|
|
Domus.Cad Edu Base, versione di Domus.Cad gratuita per gli studenti!
Domus.Cad Edu Base, versione gratuita per studendti!
Come usare Domus.Cad nelle situazioni particolari e mai standard del recupero edilizio
Il pacchetto che riunisce assieme progettazione architettonica, fotogrammetria architettonica, rendering, animazione e modellazione.
Un simpatico Test per vedere quanto è aggiornato il sistema CAD che usate.
Una guida alla corretta comparazione di Domus.Cad con altri programmi CAD. Fate la Vostra scelta!
Ampia galleria di lavori dello Studio Grafico emme erre di Garbatola (Mi)
Ampia galleria di lavori di ristutturazione. progettazione architettonica, interni
Galleria di lavori realizzati t dallo Studio A.A. Croci di Ferrara
Galleria di lavori realizzati con ArchiPlanet dallo Studio Toresani di Besate (MI)
La descrizione dell'intero processo di un progetto con ArchiPlanet. Articolo del 1999 che descrive ancora perfettamente il processo nelle sue varie fasi.
Una galleria di opere realizzate dalla Studio Lazzari di Pistoia e una libreria di circa 80 oggetti tridimensionali a disposizione di tutti gli utenti Domus.Cad..
Una galleria di opere realizzate dalla Studio Tecnico Ceruti di Paladina - Bergamo.
Presentazione di Archéquipe e linea di mobili realizzata con Domus.Cad
Presentazione dello studio e galleria di lavori
 Galleria di lavori realizzati con Domus.Cad e ArchiPlanet
Galleria di lavori realizzati con Domus.Cad
Un progettista illustra il suo progetto e come Domus.Cad e ArchiPlanet hanno contribuito ad un buon rapporto con il committente. L'articolo è di qualche anno fa, ma ancora molto valido nell'illustrare come un certo modo di progettare puo' influenzare positivamente i rapporti fra progettista e committente. Un'articolo del 1997 che illustra molto bene i rapporti fra professionista e committente.
|
|
|
Tipologie di aperture
Finestre, porte, nicchie e sporgenze
Arch. Maurizio Lazzari
|
Funzioni bidimensionali avanzate
Un insieme completo di strumenti bidimensionali permette di gestire la grafica del disegno in ogni suo aspetto: segmenti, poligoni, archi, cerchi, ellissi, testi, quotature automatiche e interattive, punti di costruzione, immagini raster, permettono di ottenere l'aspetto grafico desiderato. Anche retini di tipo bitmap, a tratteggio e a tasselli, tutti definibili dal progettista, consentono di creare tessiture varie, applicabili sia ad aree che lugo linee, curve e percorsi.
Cursore intelligente
Durante il disegno con il mouse il cursore intelligente trova automaticamente non solo gli estremi degli elementi, ma tanti altri punti notevoli, oltre ad allineamenti, perpendicolari, tangenti, intersezioni, intersezioni fra griglia e linee e molto altro. Un modo per disegnare a grande velocità e con grande precisione, senza mai usare la tastiera o dover cambiare funzione cliccando su varie icone o premendo scorciatoie da tastiera dimenticate.
Vista tridimensionale interattiva

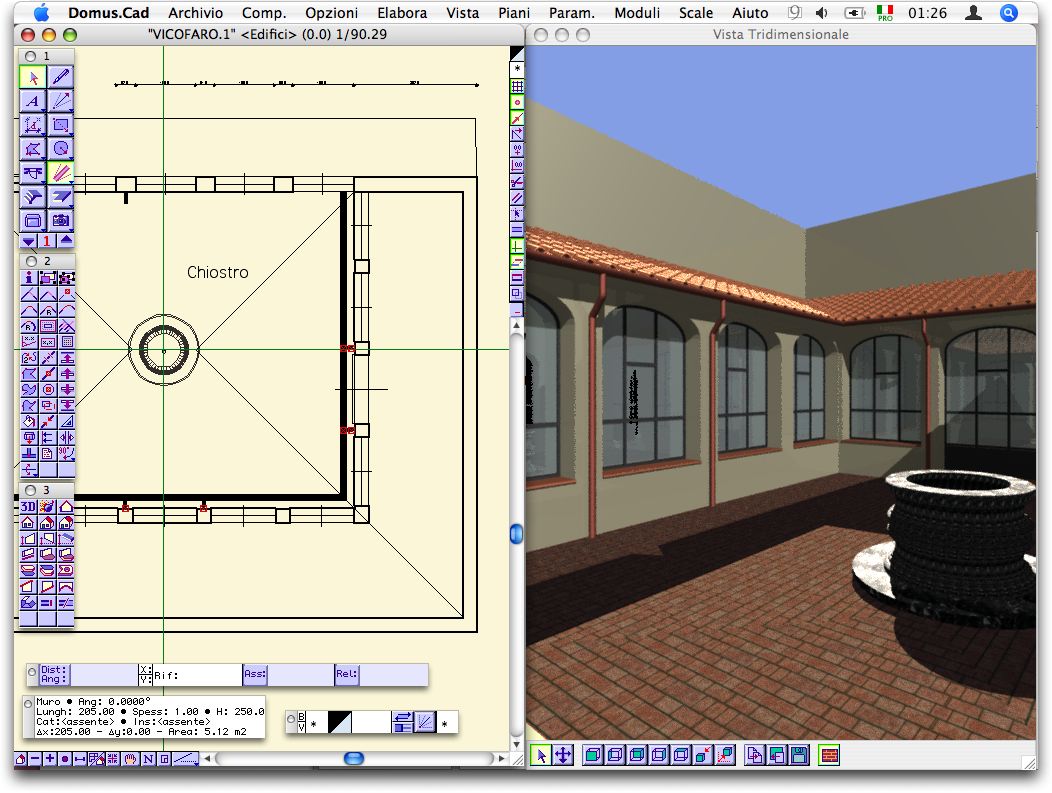

Un'apposita finestra mostra continuamente il progetto in tridimensionale, nello stesso tempo nel quale viene disegnato e creato in pianta. Questo unisce la semplicità del disegno in pianta con il più completo controllo della tridimensionalità del lavoro. Le tecniche di Realtà Virtuale usate non solo per delle belle immagini, ma per essere di grande aiuto al progettista nello sviluppo delle sue idee. Si puo’ lavorare direttamente nella vista 3D.
Entrare nel progetto
La stessa finestra tridimensionale permette di muoversi a piacimento all'interno del progetto, simulando il movimento nelle varie direzioni. Non è un semplice filmato! In ogni momento possiamo decidere dove andare e, se necessario, modificare il progetto vedendone immediatamente il risultato.
Rendering vettoriale per viste 3D tecniche

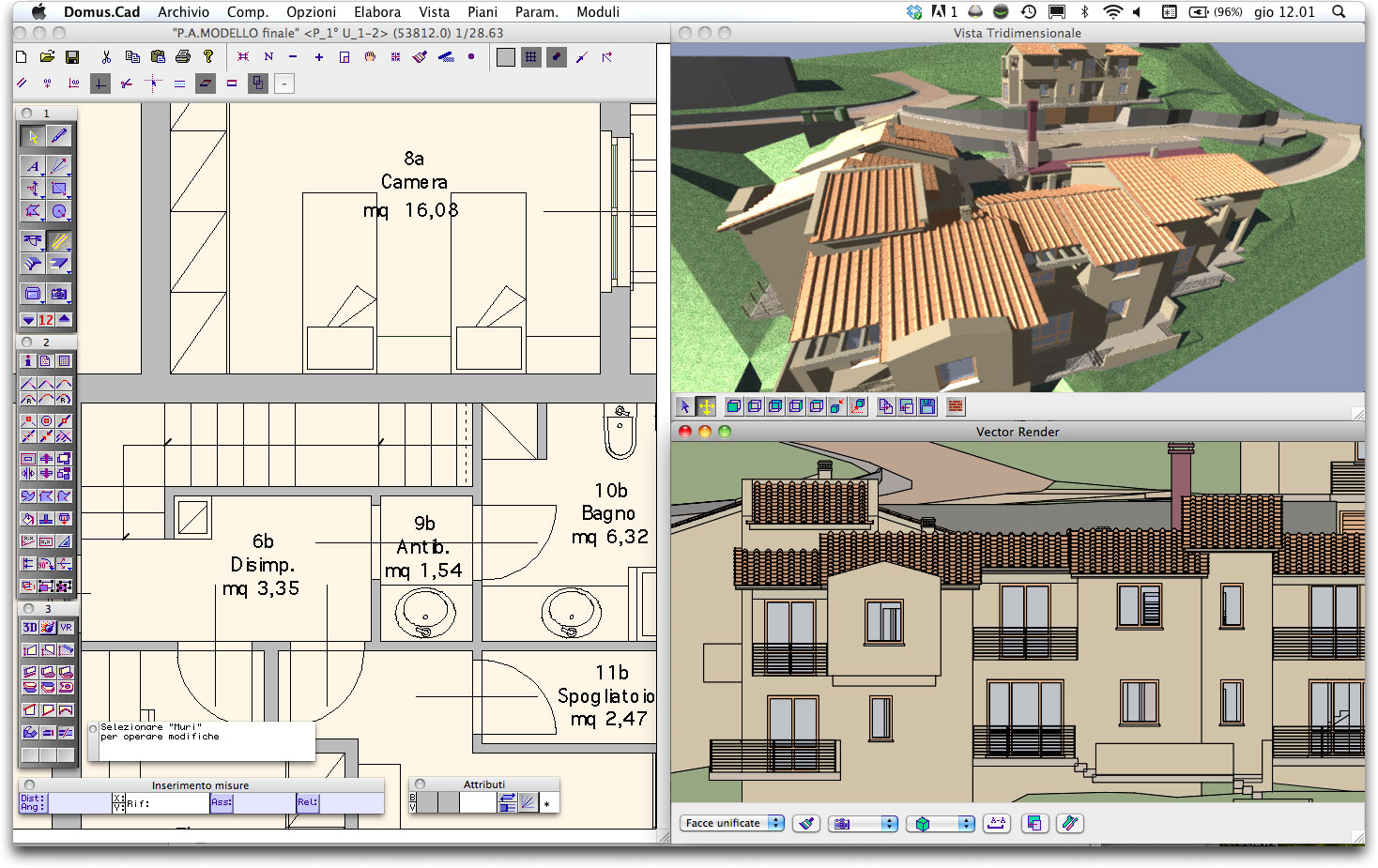

Un motore di rendering vettoriale avanzato permette di creare viste tecniche vettoriali corrispondenti alla vista 3D interattiva. Prospetti, sezioni, prospettive, assonometrie e spaccati possono così essere generati con grande precisione e dettaglio, con gestione di colori, spessori e trasparenze
Oltre il CAD parametrico
Quando il progetto riguarda vecchi edifici o strutture non convenzionali succede spesso che i CAD parametrici non siano in grado di soddisfare le esigenze del progettita. In Domus.Cad In ogni momento è possibile uscire dai limiti dei parametri degli elementi architettonici e risolvere direttamente gli infiniti casi che si presentano nel rilievo e nella progettazione, in modo integrato con gli elementi parametrizzati.
Esportazione e importazione
Il supporto di molti formati consente la comunicazione con altri programmi sotto varie forme: DWG e DXF 2D e 3D (ottima compatibilità da Autocad™ 12, a 2010), 3DS, PICT raster e vettoriale, AR.E.F., 3D Metafile, Art*lantis, HP-GL e HP-GL/2, GIF, JPEG, TIFF, MBP, WMF.
Stampe e plottaggi
La gestione interna delle tavole di stampa e plottaggio permette di creare tavole multiple per ogni singolo lavoro. In ogni tavola si possono inserire parti di disegno a scale diverse ed anche parti da disco esterne al disegno corrente. Queste parti vengono aggiornate automaticamente.
Tavola delle demolizioni e costruzioni
Una volta disegnato lo stato attuale e futuro di un progetto, Domus.Cad crea automaticamente la tavola delle demolizioni (gialle) e ricostruzioni (in rosso).
Disegno da rilievi
Alcuni strumenti specifici, quali la costruzione tramite diagonali, l'inserimento tramite misure progressive, relative e polari, permettono di inserire rapidamente lo stato attuale di un edificio da recuperare. L’integrazione con DigiCad 3D permette poi di utilizzare la fotogrammetria architettonica.
Modellazione del terreno
In Domus.Cad è compreso DomusTerra, programma che permette l'inserimento e la modellazione del terreno.
Computo e distinta dei materiali
Una sofisticata procedura interna di quantificazione permette di visualizzare in ogmi momento un computo in cui ogni elemento puo' essere misurato in 12 modi diversi. Computazione gerarchica di oggetti composti.
Integrazione con altri programmi
Domus.Cad è integrato con una serie di altri programmi di Interstudio ed altri produttori, tra i quali figurano programmi di computo metrico (Tabulae.Domus), modellazione terreni (Nonio C e DomusTerra), calcolo strutturale (DomusWall), fotogrammetria architettonica (DigiCad 3D), modellazione, rendering e animazione.
|
Altre caratteristiche
-
Cursore intelligente. Le palette sono una cosa comoda, ma premere le icone richiede comunque del tempo. Le scorciatoie da tastiera non risolvono sempre il problema. In Domus.Cad 14 è stata inserita una funzione di aggancio estesa che non solo permette di attaccare il cursore ad elementi notevoli quali linee, assi, centri, intersezioni ecc., ma trova automaticamente anche allineamenti, perpendicolari all’elemento di partenza o di arrivo, incroci fra elementi e la griglia, tangenti e molto altro. Ogni attacco o posizione sono segnalati tramite un apposito simbolo del cursore. Il tutto premette di disegnare in modo rapidissimo e con grande precisione.
-
Attributi degli elementi. Trasformazione automatica in testo e inserimento nel disegno di tutte le misure e quantità relative agli elementi del progetto, quali superfici, volumi, superfici inclinate, lunghezze ecc. il tutto con diverse opzioni.
-
Back Up automatico. Copia automatica delle versioni precedenti dei documenti assieme ad ogni salvataggio. E’ quindi possibile recuperare situazioni progettuali che altrimenti sarebbero difinitivamente perse.
-
Esplosione 3D degli elementi. Tutte le parti selezionate possono essere esplose in elementi base 3D, permettendo in questo modo modifiche e manipolazioni non presenti negli elementi originali. Anche gli elementi bidimensionali lineari possono essere “esplosi” in elementi 3D in proporzione al loro spessore, rendendo facilissima la creazione di elementi 3D filiformi di forma qualsiasi, quali, ad esempio, ringhiere, inferriate, cancelli o recinzioni.
-
Retini lineari. Elementi di disegno possono essere abbinati e distribuiti in vario modo a linee, poligoni e curve, consentendo di creare rapidamente percorsi, simbolismi lineari per cartografia, elementi di disegno allineati quali parcheggi, righiere, siepi, filari di alberi e tanto altro ancora, con una gestione veramente unica e avanzata.
-
Testi multilinea. Gestione dei testi multilinea fino a 32700 caratteri.
-
Ringhiere 3D generiche e per le scale. Modulo per la realizzazione di ringhiere 3D sia di tipo generico che per le scale.
-
Tante altre funzioni. Innumerevoli altre nuove funzioni e miglioramenti. Citiamo tra l’altro l’ottimizzazione nella generazione delle sezioni, conversione di muri alti/bassi, copia e incolla dei materiali, rigenerazione automatica quote, nuovi bottoni, trascinamento e modifica di muri con finestre e molto altro ancora.
-
Modulo Porte e Finestre - La gestione delle porte e delle finestre è stata profondamente rinnovata, sia nella fase d'introduzione, dove sono previste 7 diverse possibilità, che nei parametri disponibili. E' possibile, ad esempio, inserire con un solo click del mouse una finestra di una certa larghezza posta ad una certa distanza dallo spigolo. Il programma trova automaticamente lo spigolo e posiziona correttamente la finestra. Anche nella tipologia sono previste aperture ad arco, arco ribassato, arco ellittico, ovali e rotonde. Sono state inoltre inserite le nicchie e le finestre "invisibili". Queste ultime servono per definire aperture liberamente create dal progettitsta.
-
Quote interattive - Le quote inserite sono ora modificabili in modo interattivo, spostando i punti quota, inserendo nuovi punti quota o cancellando quelli esistenti. Le quote si aggiornano automaticamente in base alle modifiche effettuate. Tutto questo senza perdere il precedente controllo grafico, perchè sia i testi che le varie linee componenti la quota continuano ad essere liberamente modificabili.
-
Lavoro diretto in 3D - E' possibile selezionare e lavorare direttamente nella finestra 3D. E' possibile, ad esempio, fare un doppio click su una finestra e cambiarne ogni caratteristica, sia come posizione nel muro che come tipologia. In questo modo migliora molto la facilità di lavorare su elementi che in pianta risultano sovrapposti.
-
Gestione delle texture - Ad ogni materiale puo' essere abbinata una texture, quali mattoni, pietre, legno, immagini varie ecc, controllando la dimensione, la rotazione, la ripetibilità in X e Y, il colore riflesso ed altri parametri.
-
Mesh. Gestione di elementi tipo mesh e loro integrazione anche all'interno degli elementi esistenti. Permette la modellazione di elementi anche complessi senza appesantire la struttura dei modelli 3D.
-

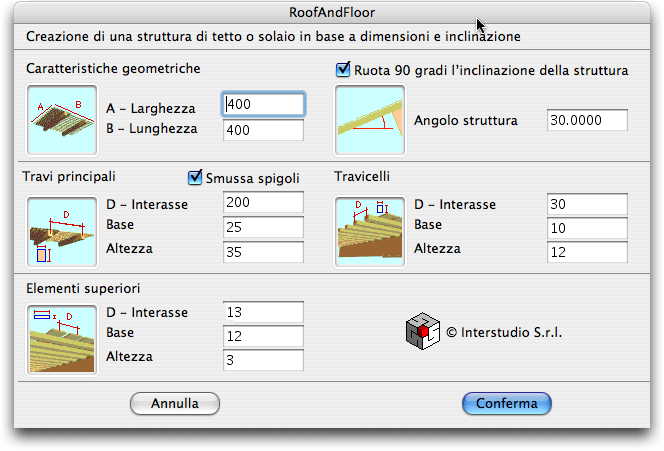

Tetti e solai. Modulo per la struttura in legno o in altri materiali di solai e tetti.
-
Tetti a padiglione. Funzione per la generazione di tetti a padiglione semplici e complessi.
-
Rototraslazione. Rototraslazione automatica di una selezione su un'altra parte del disegno con eventuale variazione di scala.
-
Muri sottoscala. Generazione automatica dei muri sottoscala.
-

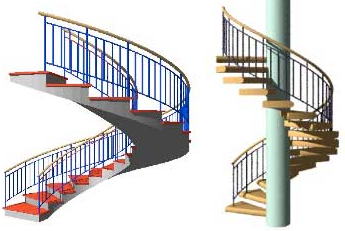

Scale a chiocciola ed elicoidali Un modulo parametrico permette di generare scale a chiocciola ed eicoidali con varie forme ed opzioni, complete di ringhiere.
-
Rendering OpenGl. Rendering OpenGl molto veloce e con ombre portate. Genera anche prospetti , sezioni e piante con le ombre.
-
Rendering Cartoon. Rendering tipo Cartoon con una separazione dei colori tipo cartoni animati
-
Rendering Hidden Line. Rendering HiddenLine con effetto "disegno"
-
Rayshade. Rendering RayShade con supporto delle riflessioni, raytracing, antialiasing e altro
-
Retini. Vari tipi di retini, bitmap, tratteggiati, a tasselli e scalabili completamente compatibili con quelli di AutoCad™ di Autodesk.
-
Texture. Applicazione di texture ai materiali
-
Progettazione tridimensionale più semplice e veloce del solo disegno bidimensionale
-
Progettazione in pianta con aggiornamento continuo dell'immagine tridimensionale
-
Viste 3D di tipo tecnico e realistico
-
Possibilità di camminare dentro il progetto
-
Funzioni dedicate semplici e potenti permettono di concentrarsi sul progetto
-
Collegamento con computo metrico, impianti termici, calcolo strutturale, modellazione del terreno, topografia e fotogrammetria architettonica.
-
Gestione interna del plottaggio e delle stampe
-
Elementi tridimensionali e bidimensionali - solai, muri, scale, finestre, porte, tetti, superfici, linee, poligoni, curve, quote, immagini, luci, fotocamera
-
Fusione dei muri per connessioni e sconnessioni automatiche
-
Estrusioni tridimensionali
-
Rotazioni, deformazioni, ribaltamenti, stiramenti, duplicazioni
-
Tagli, generazione di muri sottotetto
-
Procedure di ricostruzione di rilievi di vecchi edifici
-
Aggiornamento continuo della finestra tridimensionale renderizzata
-
Navigazione 3D in tempo reale
-
Raccordi, intersezioni, unioni
-
Luci puntiformi, direzionali e spot
-
Gestione automatica dei dati catastali metrici per DOCFA e MeCFa
-
Gestione dell'intero progetto con tutte le tavole
-
Esportazione in formato AR.E.F. per collegamento con altri programmi (computo, calcolo strutturale e termotecnica)
-
Selezione parametrica in base alle caratteristiche degli elementi
-
Classificazione degli elementi del disegno in vari gruppi e insiemi
-
Riempimenti tipo bitmap, a tratteggi e a tasselli
-
Funzione secchiello per riempimenti automatici
-
Riempimenti automatici di muri e parti sezionate
-
Costruzione di stanze fuorisquadra
-
Generazione automatica delle tavole delle demolizioni e ricostruzioni (gialli e rossi)
-
Inserimento con formule algebriche in tutti i campi numerici
-
Anteprima su documenti e librerie
-
Incluso modulo DomusTerra per la modellazione del terreno
-
Generazione di scale a una rampa, a L, a U, a Z e a chiocciola
-
Moduli per la generazione di volumi e superfici di rotazione
-
Moduli per estrusione di forme generiche lungo percorsi generici
-
Distinta automatica dei materiali e computo interattivo con molte modalità di contabilizzazione
-
Lavora in coordinate reali, anche georeferenziate
-
Programmabile esternamente tramite moduli aggiuntivi
-
La potente funzione Applica Oggetto consente di applicare un oggetto di libreria ad elementi selezionati adattandone posizione, dimensione e orientamento
-
Modulo di gestione delle immagini bitmap, con gestione della rotazione, della risoluzione, del numero dei colori e della trasparenza.
-
Luce eliodonica, con il calcolo dell'illuminazione per ogni luogo in base alla data e all'ora,
-
Sistema di riferimento utente e globale
-
Nuovo motore di rendering ray tracing
-
Gestione dei piani di sfondo collegati al piano principale
-
Taglio degli oggetti con lo strumento forbici
-
Annulla ripristina multipli
-
Aiuti in linea sulle icone
-
Funzioni di ottimizzazione del disegno
-
Configurazione
- Windows 2000/XP/Vista/7
- Mac Os X 10.4 o superiori
-
-
-
-
-
Domus.Cad 16 - Le novità
-
Riportiamo di seguito alcune delle novità di Domus.Cad 16:
-

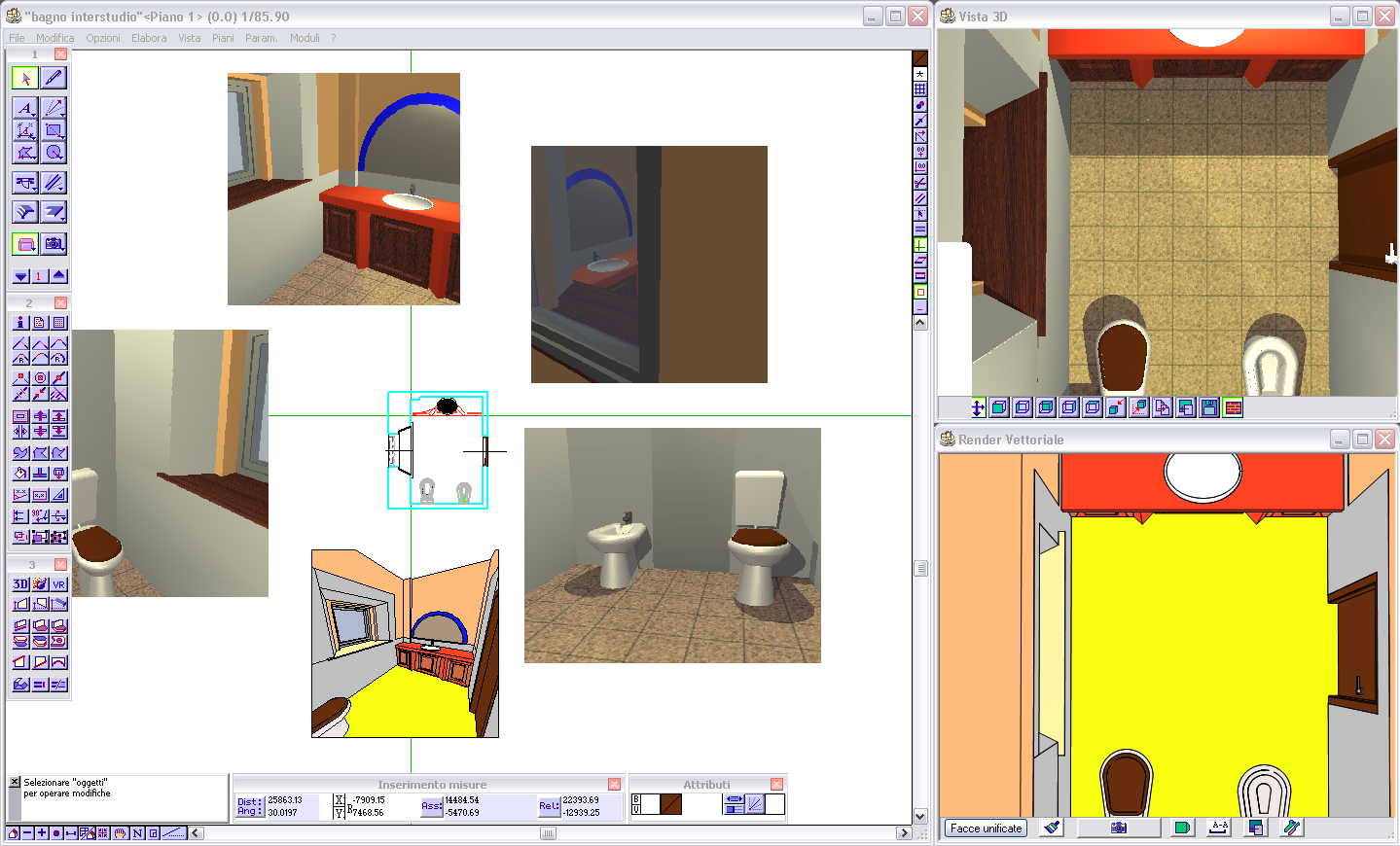

Rendering vettoriale. Nuovo motore di rendering vettoriale e nuova finestra per la generazione di viste vettoriali: prospetti, sezioni, prospettive, spaccati, assonometrie. I disegni generati sono molto dettagliati, precisi e di grande effetto. Possono essere modificati e integrati.
-
DWG-DXF. Supporto DWG e DXF dalla 12 fino alla 2010, con un supporto ottimale dei vari elementi grafici.
-
Importazione-esportazione 3DS. L'importazione ed esportazione nel formato 3DS permette di accedere a migliaia di modelli tridimensionali e di esportare verso programmi di modellazione.
-
Trasparenze nel disegno. Oltre che nelle viste 3D adesso è possibile gestire effetti di trasparenza e semi-trasparenza anche nei disegni bidimensionali.
-
Grafica Quartz (Mac). La grafica su Macintosh è gestita tramite la tecnologia Quartz invece della precedente QuickDraw, questo permette di ottenere disegni più accurati sia su schermo che in stampa.
-
Lista delle viste 3D. Ad ogni vista 3D, sia vettoriale che raster, può essere assegnato un nome in modo da poterla rigenerare aggiornata in qualsiasi momento.
-
Interfaccia grafica. L'interfaccia grafica è stata modificata e migliorata, con una riorganizzazione delle palette e delle funzioni.
-
Viste 3D raster in scala. Le viste 3D raster di tipo parallelo (prospetti, sezioni e assonometrie), sono generati esattamente nella scala del disegno.
-

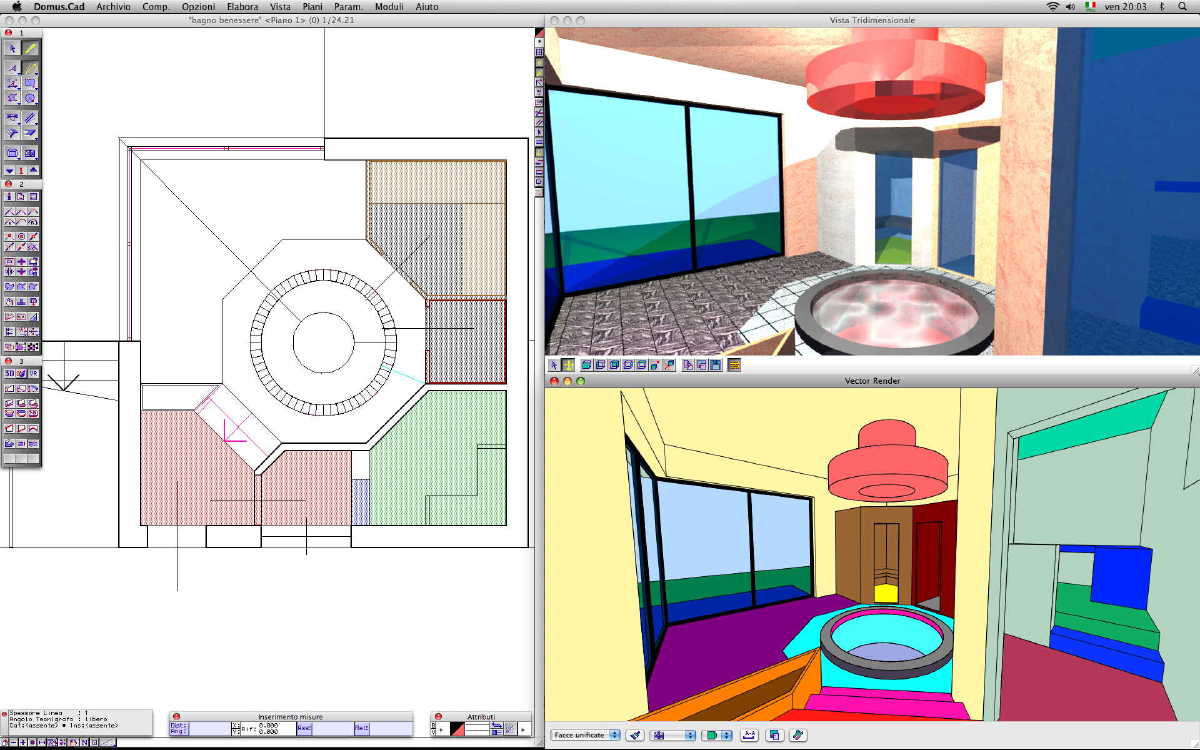

Viste 3D miste. Generazione di viste 3D miste sovrapposte, raster e vettoriali, con la parte colorata e ombreggiata rappresentata dal rendering fotorealistico e la parte disegnata di tipo vettoriale
-
SpiralStair. Modulo parametrico per la generazione automatica di scale a chiocciola ed elicoidali.
-
DomusTerra 3.0. Nuova versione di DomusTerra per la modellazione dei terreni inlcusa nel pacchetto. Vedi le caratteristiche.
-
-



|
-
-
