DomusTerra

Modellazione 3D di terreni


DomusTerra permette la rappresentazione di rilievi topografici e cartografici, con triangoli, curve di livello, carta delle pendenze, sfumature di colore, viste tridimensionali e sezioni.

Deriva dal programma Nonio C rispetto al quale sono state tolte alcune funzioni ed è stato ridotto a 3000 il numero di punti. Ottimo per un uso architettonico o piccoli rilievi.


Un click per ingrandire le immagini


Schermata di DomusTerra


Sezione

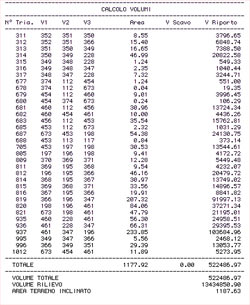

Calcolo dei volumi e delle superfici


La calcolatrice

I dati del rilievo sono acquisibili da digitalizzazione diretta mediante tavoletta grafica (tramite DigiCad 3D) o da immagini a video, da un rilievo di campagna (tramite il programma di Topografia Nonio A), direttamente inseribili da tastiera, letti da un file ASCII in formato X-Y-Z definibile dall'utente.

Vengono gestite due superfici contemporanee.

Per la generazione delle superficii del terreno viene utilizzato un metodo per triangolazioni. La triangolazione può essere del tutto automatica oppure vincolata a segmenti, imposti in modo interattivo con l'utilizzo del mouse, permettendo la creazione di una superficie poliedrica quanto piu' vicina possibile al territorio.

Si possono quindi inserire facilmente linee di discontinuità e dettagli difficilmente riconoscibili da metodi completamente automatici e si può comunque intervenire sulla modellazione automatica per modificarla manualmente.

Sulla base di tali triangoli il programma costruisce le isoipse in base alla equidistanza prescelta, disegnandole con segno continuo sottile con isoipse principali più marcate e con l'indicazione della quota o con sfumature di grigio o colore a scalare, con o senza l'arrotondamento degli spigoli.

Una carta delle pendenze viene costruita automaticamente, per classi di pendenza definiti dall'utente, con retini, tratteggi o sfumature di colore.

Possono essere generate sezioni multiple ad andamento planimetrico poligonale, con l'indicazione delle distanze totali e parziali, quote, pendenze e superfici.

Il modello del terreno può essere visualizzato in una vista 3D continuamente aggiornata ed è possibile muoversi o "volare" attorno il rilievo in tempo reale. Texture possono essere posizionate sul terreno come possono essere posizionati, ruotati e scalato oggetti in formato 3DMF. E' possibile generare anche assonometrie vettoriali.

Il modello del terreno può essere esportato in formato DXF 3D, in QuickDraw 3D Metafile e in QuickTime VR Object. Il disegno puo' essere esportato in DXF. E' possibile importare oggetti in formato QD3D 3DMF.

Una apposita calcolatrice permette il calcolo di grandezze come: aree, lunghezze, dislivelli, angoli, volumi, pendenze ecc.

I processi di calcolo essere eseguiti in background consentendo di utilizzare contemporaneamente altre applicazioni.

La possibilità di comunicare i grafici ad altre applicazioni, tramite "Copia e Incolla" , permette di modificare e integrare ulteriormente il disegno fino ad avere un prodotto finale completo. In particolare il collegamento con Digicad permette di sovrappore le isoipse ad una cartografia che ne sia sprovvista mentre il collegamento con Domus.Cad permette di riportare il modello del terreno su questo programma per progettare costruzioni su di esso.

Accedi all'area di download e scarica tanti programmi gratuiti, prezzari, fogli elettronici, documentazione e le versioni demo

Applicazioni WEB da utilizzare ovunque e con qualsiasi dispositivo (PC,MAC, IPAD, IPHONE, ANDROID, TABLET ecc)

Domus.Cad


Domus.Cad
Il programma avanzato per la progettazione architettonica tridimensionale parametrica. Grande semplicità operativa, completezza di funzioni, tempi di apprendimaneto rapidi, creatività e controllo grafico del progatto, navigazione 3D in tempo reale e molto altro.

DigiCad 3D

Fotogrammetria architettonica, ortofoto, cartografia, eliminazione deformazione ottica e prospettica. Raddrizzamento fotografico.
Per Windows, Mac Os X e Mac Os 9

Nonio A

Programma di topografia generale e catasto, con collegamento a stumenti topografici e funzioni interne di disegno. Compatibile con le procedure catastali e il formato PREGEO.
Per Windows Mac OS X e Mac Os 9

Nonio C

Rappresentazioni tridimensionali e modellazione del terreno tramite modello matematico per triangolazione. Curve di livello, sezioni, assonometrie, carte clinometriche e rendering interattivo.
Per Windows, Mac Os X e Mac Os 9

High Road

Programma di progettazione stradale. Gestisce progetti composti fino a 32 strade e 500.000 punti. Simulazione di guida. Esportazione e importazione in moltissimi formati.
Per Mac OS e Windows



DomsTerra e Domus.Cad sono tra loro integrati.
A sinistra un terreno in DomusTerra con spra un progetto realizzato in Domus.Cad.
A destra un terreno generato da DomusTerra importato all'interno di Domus.Cad

Caratteristiche

    • Per Windows XP, Vista, 7 e 8, Mac Os X 10.4.11, ... 10.9

    • Supporto QuickDraw 3D, Quesa e Open GL rendering interattivo e metafile

    • Importazione 3DMF, posizionamento texture, 3D Game controls, QuickTimeVR object.

    • Acquisizione dati da file ASCII e DXF o da rilievi effettuati.

    • Possibilità di intervento diretto per la definizione di lati fissi.

    • Gestione di due superfici.

    • Generazione delle superfici a triangoli o a isoipse.

    • Modellazione tramite scavi e riporti.

    • Sezioni verticali secondo poligonali qualsiasi.

    • Calcolatrice specifica inserita nel programma.

    • Visualizzazione tridimensionale.

    • Possibilità di esportazione di testi e grafici verso i più usati programmi di disegno e scrittura.

    • Integrato con Digicad 3D, Nonio A, Domus.Cad., e Art*lantis Render

    • Fino a 3000 punti

    • Modellazione tramite trascinamento interattivo dei punti nelle 3 dimensioni

    • Annulla-Ripeti multilivello di tutte le operazioni sul modello del terreno

    • Adattamento automatico del modello all'inserimento di nuove linee di discontinuità, anche se attraversano una triangolazione esistente.

    • Supporto di tutti i formati grafici di QuickTime nel drag e drop di immagini e texture

    • Navigazione con il mouse nella finestra 3D

    • Importa-esporta formato 3DS

    • Vari tipi di rendering

    • E altro ancora ...

  • Alcune caratteristiche della nuova versione 3.1

    • Importazion DXF: La funzione di importazione di documenti DXF 3D è adesso in grado di importare modelli completi a triangoli formati da poligoni, faccette e linee 3D. Il modello del terreno in questo modo è trasformato direttamente nell'equivalente modello di DomusTerra, senza necessità di ulteriori calcoli. Il modello importato è immediatamente visualizzabile in pianta e i 3D.

    • Esportazione in Domus.Cad: L'esportazione in Domus.Cad avviene adesso nel formato di Domus.Cad Pro e contiene molte informazioni, in modo da mantenere una congruenza maggiore fra i due programmi. Il modello del terreno è salvato in una mesh di tipo triangolare, mantenendo il colore e l'arrotondamento utilizzato in Nonio C e DomusTerra. Il modello importato in Domus.Cad può essere facilmente modificato, ad esempio aggiungendo punti, togliendo triangoli, spostando punti e triangoli, cambiando le quote, tagliando il terreno e molto altro. Ricordiamo che può essere fatta anche l'operazione inversa, esportando il progetto da Domus.Cad in formato 3DMF e importandolo dentro Nonio C e DomusTerra.

    • Texture: La mappatura delle texture sul terreno è stata ottimizzata in modo da permettere la perfetta sovrapposizione di immagini alla superficie del terreno. Questo è particolarmente utile per la sovrapposizione di foto aeree e immagini satellitari come quelle di google map.

Caratteristiche Nonio C e DomusTerra

Differenze fra Nonio C e DomusTerra

Caratteristica

DomusTerra

Nonio C

Acquisizione dati da file ASCII o rilievi effettuati

X

X

Possibilità di intervento diretto per la definizione di lati fissi e linee di discontinuità

X

X

Generazione delle superfici a triangoli e a isoipse

X

X

Gestione di due superfici

X

X

Sezioni verticali secondo poligonali qualsiasi

X

X

Calcolatrice specifica inserita nel programma

X

X

Visualizzazione tridimensionale

X

X

Supporto di QD3D e Quesa interactive rendering e MetaFile

X

X

Applicazione di texture alla superficie del terreno

X

X

Importazioni di modelli 3DMF

X

X

Importazione DXF 3D

X

X

Importazione del formato DEM

X

X

Esportazione GDL, DigiCad 3D, Domus.Cad, QD3D MetaFile, 3DS

X

X

Esportazione DXF


X

Gestione Drag and Drop

X

X

Unità di misura configurabili

X

X

Esportazione di immagini e testo

X

X

Integrato con Digicad 3D, Nonio A, Geo-Tec C e Domus.Cad

X

X

Modellazione tramite scavi e riporti


X

Sovrapposizione automatica di rilievi successivi


X

Numero massimo dei punti del rilievo

3000

500000

Navigazione sul terreno in tempo reale

X

X
