DOMUSWALL

 DomusWall

Verifica edifici in muratura



Un click sulle immagini per ingrandirle.


DomusWall per Macintosh


DomusWall per Windows

Presto la versione aggiornata con gli ultimi sviluppi della nuova normativa sismica!

Le tecniche di costruzione degli edifici in muratura sono antiche quanto la storia dell'uomo. Un buon muratore è in grado di costruire un buon edificio in muratura senza bisogno di nessun calcolo e i grandi capolavori architettonici dei Grandi del passato sono stati realizzati quando i computer non erano nemmeno fantascienza.

Oggi abbiamo bisogno di certezze assolute e la semplice esperienza non è più sufficiente nemmeno per costruire la semplice casetta di "due cuori e una capanna".

L'analisi statica degli edifici in muratura è da tempo una necessità, ma i progettisti si trovano spesso in difficoltà per la carenza di strumenti software di analisi semplici da usare, completi ed integrati con tutte le altre fasi della progettazione.

DomusWall si propone come soluzione innovativa per questi problemi con un'interfaccia utente di tipo grafico che permette di effettuare direttamente in punta di mouse le noiose operazione di definizione della geometria e di inserimento dei carichi, con strumenti di calcolo completi che vanno da un'analisi dei carichi automatica fino alla verifica di tutti i setti e delle fondazioni.
Il tutto per murature di qualsiasi tipo: tradizionali, armate, in pietra e in mattoni, in zona sismica e non sismica.

Introduzione dati

Introduzione grafica della geometria dei setti murari, dei carichi con le loro zone di influenza e delle fondazioni. Gli stessi dati, oltre ai parametri generali e di rappresentazione grafica, possono essere inseriti.
I dati inseriti possono essere modificati graficamente o da tastiera. Azioni orizzontali spingenti e resistenti sui setti

Visualizzazione

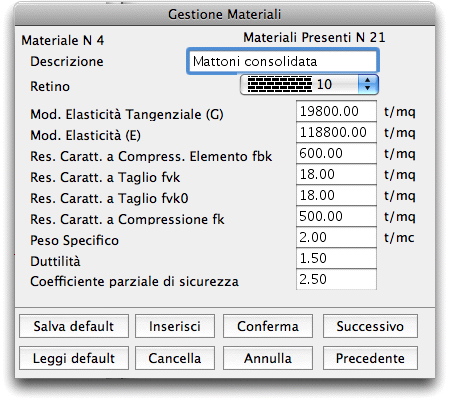

Visualizzazione grafica della geometria inserita con funzioni di zoom e spostamento tramite icone e barre di scorrimento. Rappresentazione tramite retini dei diversi materiali e tramite colori per i diversi stati di sollecitazione.

Piani

Struttura dei dati per piani tipo fino ad un massimo di 6, abilitabili e disabilitabili per simulare diverse soluzioni progettuali. I piani sono caretterizzati dal loro livello e nome.

Metodi di calcolo

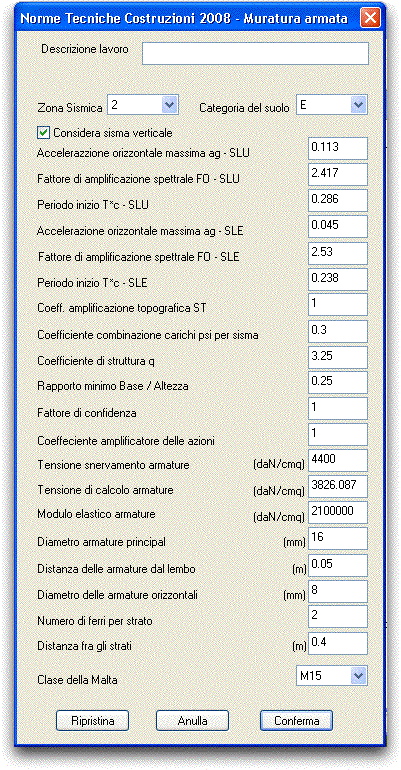

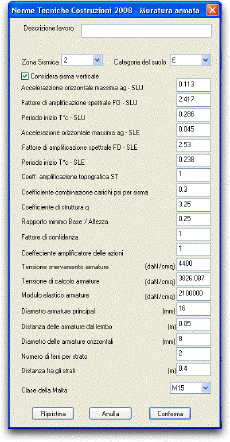

E' in fase di rilascio la nuova versione conforme al DM 14-09-2005, con il quale è effettuato un calcolo di tipo non lineare con tutte le combinazioni di carico con sisma orizzontale, verticale e vento. Sono possibili verifiche e calcoli anche secondo il D.M. 20/11/1987, il D.M. 24/01/1986, il D.M. 02/07/1981, Legge 61/98, Umbria-Marche, per quanto riguarda gli edifici in muratura tradizionale, mentre per gli edifici in muratura armata si fa riferimento al punto C.5.2 della normativa o al Certificato di Idoneità rilasciato dal Ministero dei Lavori Pubblici caratteristico di ogni sistema di muratura armata. Metodo POR per gli edifici esistenti..

Analisi dei carichi

Assegnati i carichi ai setti, tramite rettangoli e poligoni di influenza oppure direttamente, il programma esegue automaticamente l'analisi dei carichi dall'alto verso il basso, in base alle corrispondenze geometriche dei setti fra i vari piani. Vi è ampia libertà di posizionamento dei setti ai vari piani senza bisogno di nessun ordinamento particolare.

Combinazioni di carico

Vengono eseguite automaticamente tutte le combinazioni di carico richieste dalle varie normative.

Sollecitazioni nei setti e verifiche

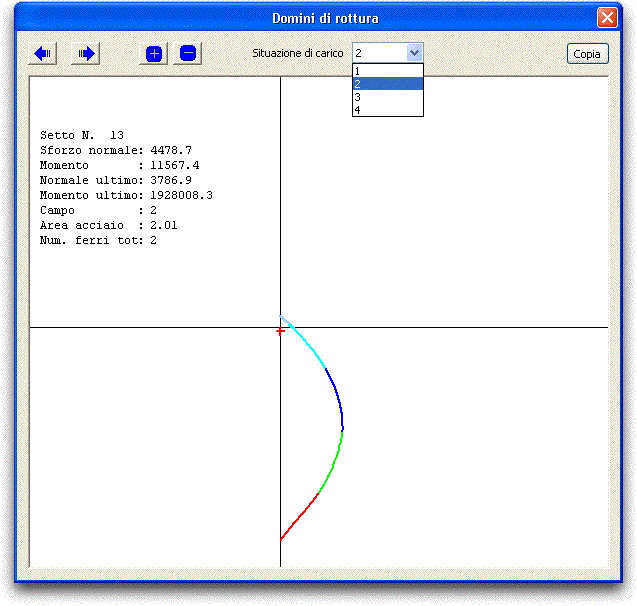

Vengono determinate le sollecitazioni nei setti murari e le deformazioni in base ai diversi metodi di calcolo. Nel caso delle murature armate vengono calcolate anche le armature.Verifiche al Taglio dei piani, a pressoflessione per azioni nel piano dei setti e perpendicolari al piano dei setti, verifiche a ribaltamento delle facciate.

Verifica delle fondazioni

Viene effettuata l'analisi delle azioni in fondazione, sia dovute dai carichi verticali che dall'eventuale sisma, ed in base a queste vengono determinate le pressioni sul piano fondale nell'ipotesi di fondazioni rigide.

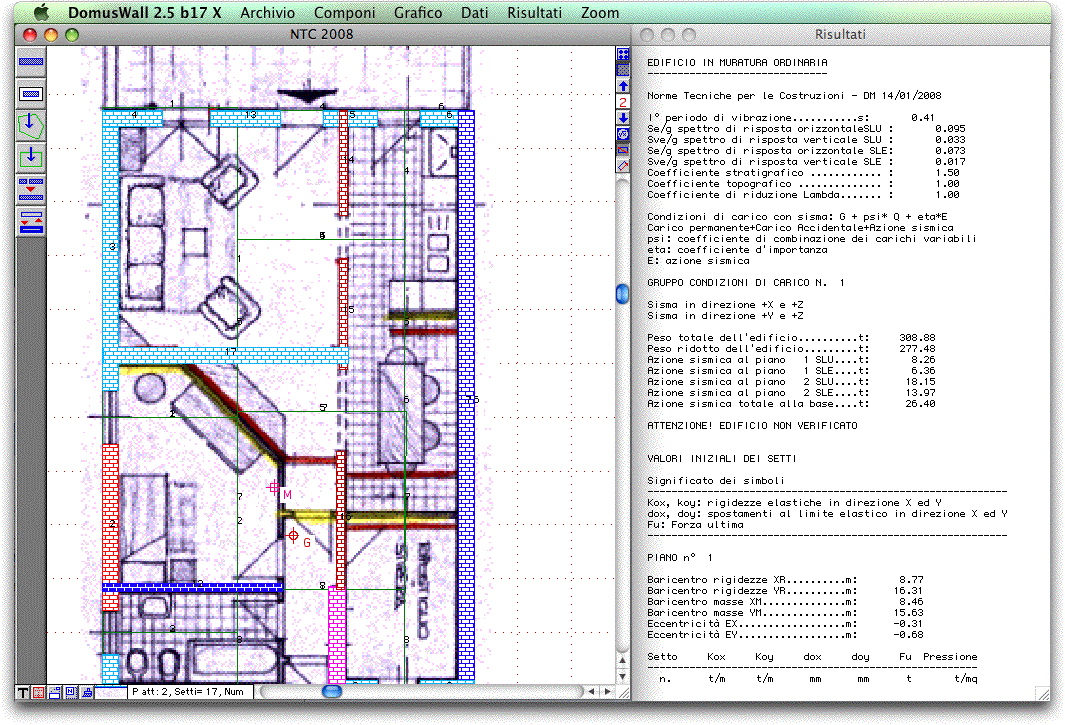

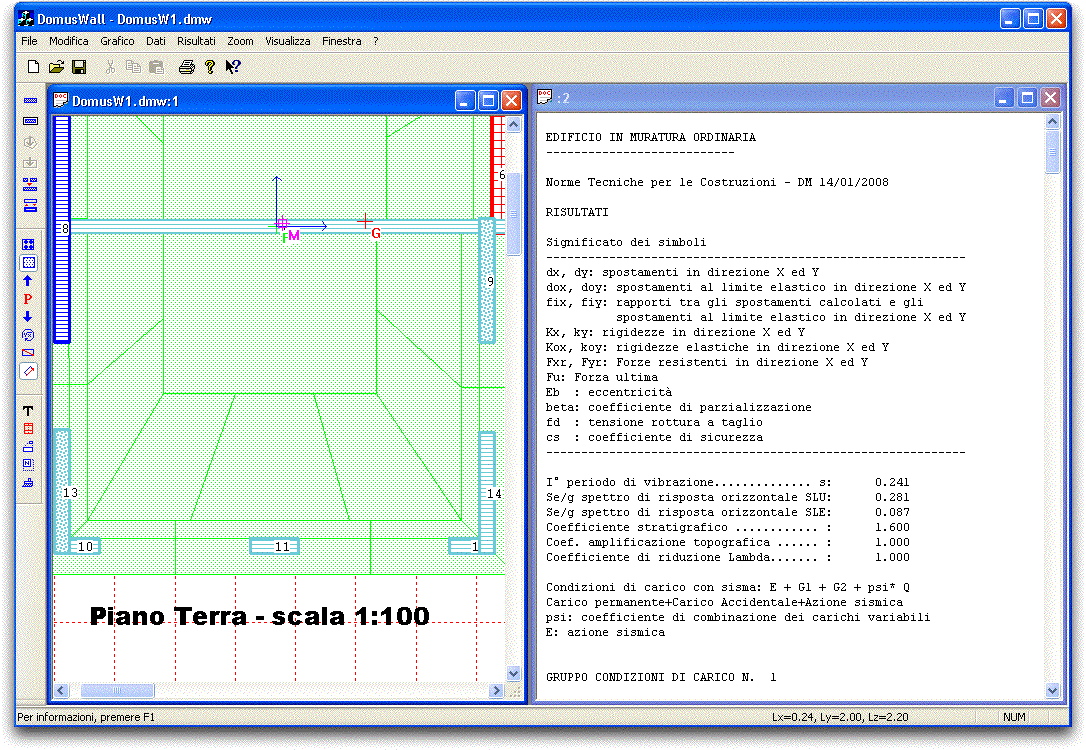

Relazione di calcolo

Relazione di calcolo completa a video e su disco sotto forma di documento tipo testo modificabile.

Importazione

Importazione diretta dei setti da Domus.Cad, importazione dei setti da file ASCII in formato tabella. Importazione di immagini PICTraster e vettoriali con il metodo del "Copia" e "Incolla", TIF, JPG, GIF (MacOs) e nei formati BMP e DXF (Windows).

Esportazione

Esportazione dei dati geometrici dei setti in formato tabellare ASCII. Esportazione delle relazioni in formato testo. Esportazione del disegno con il metodo del "Copia" e "Incolla", Pubblica e Sottoscrivi e in formato PICT per MacOs e in formato DXF nella versione Windows.

Testi

Nel grafico sono inseribili e graficamente modificabili dei testi con scelta di carattere, stile e dimensione, in modo da completare in modo professionale il disegno.

Stampe

Il programma permette di stampare tutti i grafici, visualizzati secondo una serie di opzioni e con la scala scelta dall'utente, tutti i dati e tutti i risultati.

Computo metrico

Nel caso delle murature armate viene mostrato il computo metrico dei blocchi necessari all'esecuzione della muratura.

Interfaccia grafica

La maggiore parte delle operazioni su DomusWall vengono gestite in modo grafico, sia in fase di inserimento che di modifica. Una serie di icone permettono di accedere rapidamente alle varie funzioni. La definizione di una griglia di lavoro e la funzione di attacco agli elementi preesistenti permettono di lavorare velocemente e con precisione con il mouse. Le caratteristiche di ogni elemento inserito si possono vedere e modificare con un doppio click.

Requisiti

Windows: Windows 95/98/MT/2000/XP
Mac Os 8.5 o successivi. Mac Os X in modalità Classic

Download gratuiti

CAD File Converter,
convertitore di formati CAD. Mac Os e Windows.

TecnoContab,
gestione pratiche e contabilità studio. Mac Os e Windows.

TecnoPack,
utilità per lo studio tecnico. Mac Os e Windows.

Professional Pack #1, 2 e 3, raccolta di fogli elettronici professionali. Mac Os e Windows.

Scarica MacCarpent,
programma per la progettazione esecutiva di travate in C.A. Mac Os.

Prezziari e TabulaePrezzi,
tanti prezziari regionali con il programma di gestione.

Domus.Cad Edu Base,
Domus.Cad gratuito per studenti.

Programmi in prova

I seguenti programmi demo sono scaricabili gratuitamente:

Accedi all'area riservata ai rivenditori.Sei un rivenditore? Richiedi identificativo e parola chiave

Domus.Cad


Domus.Cad
Il programma avanzato per la progettazione architettonica tridimensionale parametrica. Grande semplicità operativa, completezza di funzioni, tempi di apprendimaneto rapidi, creatività e controllo grafico del progatto, navigazione 3D in tempo reale e molto altro.

Fotogrammetria architettonica, ortofoto, cartografia, eliminazione deformazione ottica e prospettica. Raddrizzamento fotografico.
Per Windows, Mac Os X e Mac Os 9

Programma per rendering fotorealistico, animazione, filmati.
Per Windows, Mac Os X e Mac Os 9

Interpretazione e gestione di prove penetrometriche statiche e dinamiche. Determina la tipologia e i valori geotecnici dei terreni.
Per Windows, Mac Os X e Mac Os

Verifica di stabilità dei pendii con in metodi di Fellenius e Jambu. Determina possibili superfici di scorrimento sia circolari che di forma qualsiasi.
Per Windows, Mac Os X e Mac Os 9

Analisi di complessi di fondazioni superficiali e gruppi di pali. Determina dalla capacità portante ad una mappa a curve di livello di deformazioni e pressioni.
Per Mac OS

Calcolo di opere di sostegno, muri di retta e paratie, in presenza di terreni stratificati generici e roccia. Calcolo agli elementi finiti della parte strutturale con disegni esecutivi e relazione di calcolo.
Per Mac OS X e Mac Os 9

Verifica di edifici in muratura armata e tradizionale, in zoma sismica e non sismica. Introduzione grafica con analisi dei carichi e verifica delle fondazioni. Importa documenti AR.E.F.
Per Mac OS e Windows

Tabulae.Domus è un programma di Computo Metrico, Analisi, Preventivazione e Contabilità dei Lavori Edili secondo la Legislazione dello Stato.
Per Mac OS e Windows

Programma di progettazione stradale. Gestisce progetti composti fino a 32 strade e 500.000 punti. Simulazione di guida. Esportazione e importazione in moltissimi formati.
Per Mac OS e Windows

Programma di analisi strutturale agli elementi finiti. Tridimensionale con calcolo dinamico e sismico. Contiene un processore del C.A. integrato con generazione automatica degli esecutivi. Per MacOs

Programma di topografia generale e catasto, con collegamento a stumenti topografici e funzioni interne di disegno. Compatibile con le procedure catastali e il formato PREGEO.
Per Mac OS X e Mac Os 9

Rappresentazioni tridimensionali e modellazione del terreno tramite modello matematico per triangolazione. Curve di livello, sezioni, assonometrie, carte clinometriche e rendering interattivo.
Per Windows, Mac Os X e Mac Os 9

Programma di gestione dello studio tecnico, con contabilità e tariffe professionali

Compilazione e stampa di denunce di successione.

Programma per le agenzie immobiliari

Programma per il calcolo dei millesimi condominiali

Raccolta di funzioni molto utili, quali bollettini postali, modelli F23, F24 e molto altro.

Caratteristiche principali:

  • Introduzione dei dati da tastiera o con mouse con controllo del tipo e dimensione.

  • Introduzione grafica della geometria e dei carichi. Analisi dei carichi.

  • Struttura dei dati per piani tipo con indicazione del livello dei vari piani.

  • Trattazione di piani rigidi e flessibili.

  • Visualizzazione grafica della geometria inserita con funzioni di zoom e pan tramite icone e barre di scorrimento.

  • Metodi di calcolo secondo normativa per murature armate, tradizionali nuove e esistenti, compreso metodo POR.

  • Verifica al ribaltamento, a pressoflessione, alle azioni perpendicolari ai setti

  • Combinazione automatica dei carichi.

  • Determinazione delle sollecitazioni sui setti e delle azioni trasmesse in fondazione.

  • Verifica dei setti e delle fondazioni continue.

  • Stampa e generazione di file testo della relazione con tutti i dati e tutti i risultati. Stampa dei grafici.

  • Esportazione tramite "Copia e Incolla" di testi e grafici.

  • Importazione ed esportazione dei dati e dei risultati in formato tabella (tipo foglio elettronico).

  • Importazione di immagini PICT vettoriali, GIF, TIF, JPG (Macintosh), DXF (Windows), BMP (Windows) e da scanner.

  • Importazione dei dati da Domus.Cad.

  • Introduzione libera di testi all'interno dei grafici.

  • Elaborazione computo metrico.

  • Per Windows, Mac Os 9 e Mac Os X

Esiste anche una versione Light di DomusWall, che verifica le murature armate ed è stata sviluppata assieme alle aziende del gruppo MPZ ANPEL. Vedi la scheda.



Richiedi il Demo Gratuito, consulta il Listino Prezzi,.
