Pensa all'ultima volta che hai ricevuto un disegno nei formati PDF, EPS, TIFF, JPG o da un cliente, un collaboratore o da un'altro professionista. Lo potevi vedere, ma come inserirlo nel tuo programma CAD e operare su di esso? Forse lo hai rifatto da zero, disegnandoci sopra e perdendo sia molto tempo che la qualità del disegno originale.

Immagina la prossima volta: potrai usare uno strumento che ti permetterà di convertire file PDF, EPS, JPG, TIFF o GIF nei formati DWG e DXF, con un grande risparmio di tempo e mantenendo la qualità originale.

Che cos'è questo strumento?

Interstudio propone Print2Cad OCR 2015, vedi di seguito le caratteristiche.

Vedi filmato introduttivo


Vedi le novità

Print2CAD™ 2015


Print2Cad 2015 è un convertitore che converte PDF, EPS, TIFF, JPG, HPGL e altri in DWG e DXF, dalla versione 12 alla 2014, in modo che può essere riletto nel tuo programma CAD. Print2Cad OCR 2013 è un programma a se stante, che funziona in modo indipendente.

E' in grado anche di convertire molti documenti in un unico passo.

Tutti i dati vettoriali, i testi, i lucidi, le immagini raster presenti dei documenti PDF e EPS possono essere trasferiti nei file DWG o DXF.


Converte anche disegni DWG e DXF in PDF.

Funzioni speciali generano cerchi e archi. La struttura dei lucidi è convertita o può essere generata sulla base dei colori.

I testi sono visualizzati come entità testo nel programma CAD.

Gli spessori delle linee sono riprodotti come reali spessori in DWG o DXF.

Le immagini raster possono essere trattate i 3 modi diversi:

  • Convertite in elementi cerchio, linea, poligono, arco

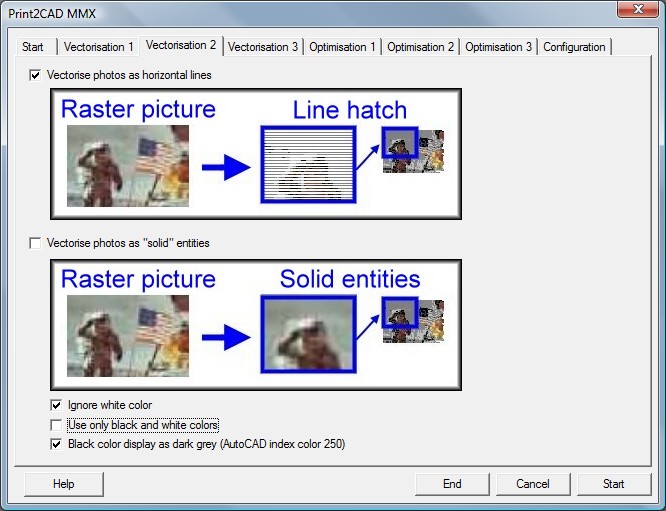

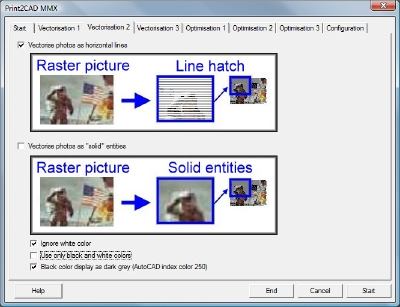

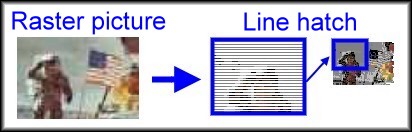

  • Convertite in immagini composte da linee orizzontali
  • Inseriti come elementi immagine all'interno dei formati DWG o DXF.

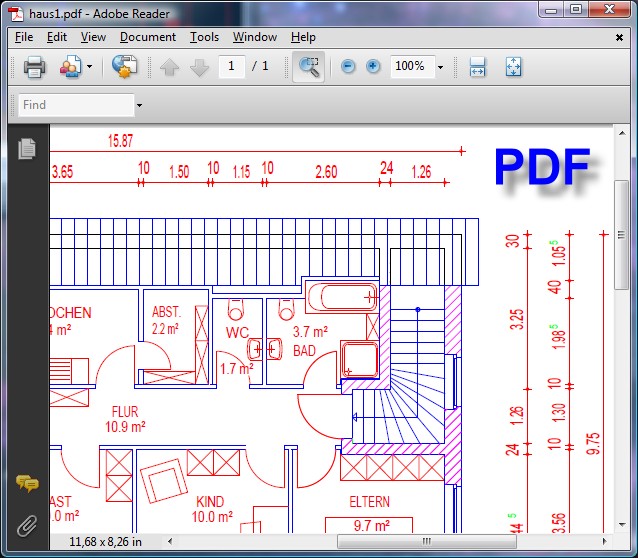

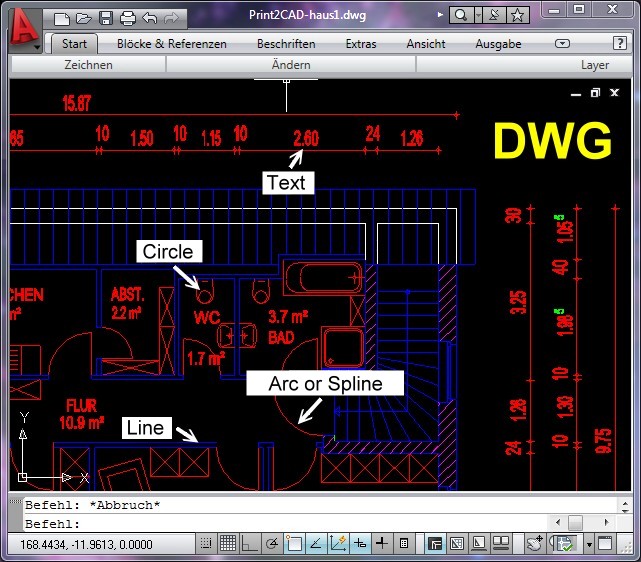

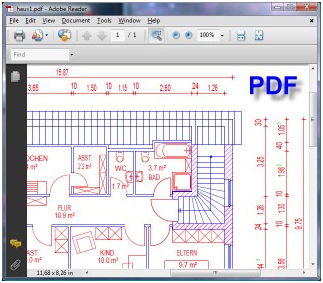

Documento PDF Documento DWG convertito

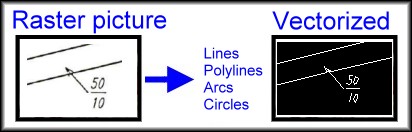

Vettorizzazione di immagini raster

Un grafico vettoriale è composto da elementi quali linee, cerchi, curve e poligoni.

Per esempio, per salvare un cerchio, un grafico vettoriale richiede almeno due dati: la posizione del centro e il diametro. In aggiunta a questi dati geometrici, altri parametri, quali colore, spessore della circonferenza, riempimento ed altri determinano l'aspetto finale.

Un cerchio in un'immagine composta da pixel consiste in un certo numero di pixel che, assieme, visualizzano un cerchio, ma che sono indipendenti tra loro. La dimensione del cerchio non può essere aumentata senza perdere qualità.

Contrariamente alle immagini raster, i grafici vettoriali possono essere scalati, ruotati e deformati senza perdere dettagli e qualità. Inoltre nei grafici vettoriali le proprietò di linee, curve, aree e poligoni rimangono invariate e possono essere facilmente modificate in una fase successiva.

La vettorializzazine automatica è un processo complesso che calcola e genera elementi grafici vettoriali partendo da immagini raster.

Molti documenti dei formati PDF, PDF/A-, TIFF, JPEG, PLT (HPGL) e EPS (PostScript) contengono immagini raster. Documenti nei formati quali TIFF e JPEG contengono solamente immagini raster.

La funziona OCR della nuova versione 2013 è in grado di riconoscere i testi e di estrarli dall'immagine.

Le immagini raster possono essere ruotate, specchiate, scalate e inserite in ogni posizione desiderata. Molti documenti PDF sono composti da immagini raster impaginate in vario modo per ottenere una struttura approriata. Altri documenti PDF invece contengono sia informazioni di carattere vettoriale, quali testi, linee, cerchi e poligoni assieme a molte piccole immagini raster.

Vettorializzare queste immagini partendo dai formati TIFF, JPEG e, in particolare modo, PDF, rappresenta una sfida risolta in modo ottimale da Print2Cad™ 2011.

Il programma Print2Cad™ usa metodi software molto sofisticato per convertire immagini raster in linee, cerchi e curve. Tuttavia il risultato di questo processo difficile è altamente dipendente dalla qualità delle immagini raster. Le immagini raster più adatte sono quelle con una netta transizione di colore e linee settili e non interrotte.

Accedi all'area di download e scarica tanti programmi gratuiti, prezzari, fogli elettronici, documentazione e le versioni demo

Applicazioni WEB da utilizzare ovunque e con qualsiasi dispositivo (PC,MAC, IPAD, IPHONE, ANDROID, TABLET ecc)

Domus.Cad


Domus.Cad

Il programma avanzato per la progettazione architettonica tridimensionale parametrica. Grande semplicità operativa, completezza di funzioni, tempi di apprendimaneto rapidi, creatività e controllo grafico del progatto, navigazione 3D in tempo reale e molto altro.

CAD File Converter


Convertitore di formati CAD fra tutte le versioni di DWG, DXF e DWF .

Conversione in PDF in scala

ArchiPlanet


Il pacchetto che riunisce assieme progettazione architettonica, fotogrammetria architettonica, rendering, animazione e modellazione.


Gestione delle immagini raster in PDF

Prin2Cad™ converte immagini raster da documenti PDF, PDF/A-, TIFF, JPEG, e EPS (PostScript). Le immagini da convertire possono essere ottenute anche tramite delle scannerizzazioni di disegni in bianco e nero o a colori. Entità geometrichecompletamente funzionanti come linee, cerchi e curve sono generati da immagini composte da pixel e corrette successivamente se necessario (importante dopo una vettorializzazione da immagini di cattiva qualità).


Ottimizzazione della vettorizzazione



Conversione dei testi


Nei documenti PDF i testi sono normalmente definiti come lettere singole posizionate sul foglio.

Alcune funzioni speciali connettono assieme queste lettere in parole e frasi in modo che possono essere modificate in un CAD.

I font True Type sono supportati pienamente.

Sfortunatamente i font TrueTipe non possono essere inseriti nei documenti DXF o DWG, per cui se tai font non sono disponibili sul sistema operativo di destinazione sono sostituiti con quelli più simili.

La larchezza dei testi può essere adattata tramite dei fattori di scala.

La funzione OCR interna permette di riconoscere i testi anche all'interno di immagini raster.

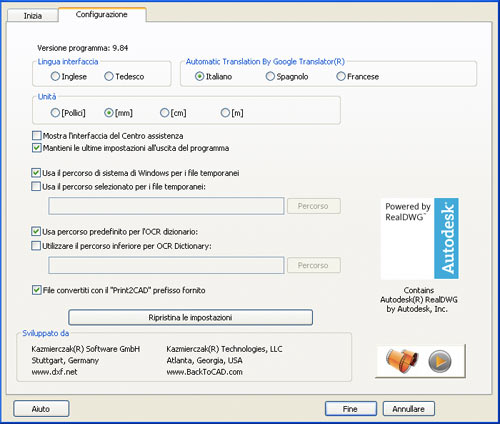

Configurazione



Filmati

Descrizione Vedi i filmati

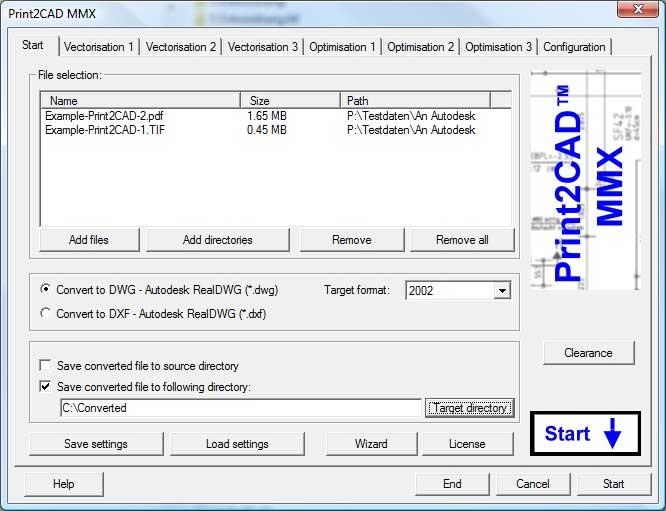

Introduzione Vedi il filmato
Interfaccia utente, poligoni, definizione dei colori, riconocimento degli spessori di linne, livelli, cerchi ed archi. Vedi il filmato

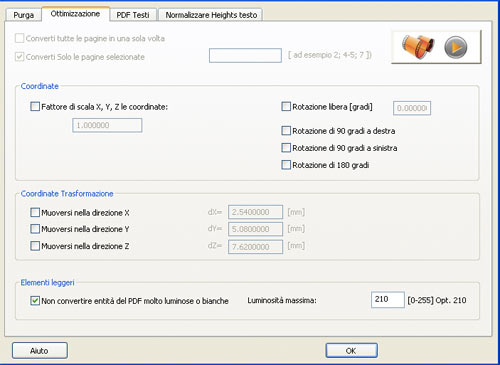

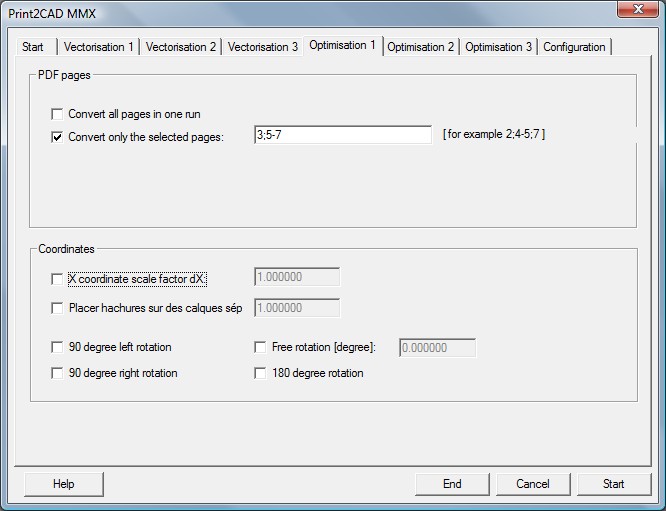

Ottimizzazione, pagine PDF e trasformazione di coordinate Vedi il filmato
Conversione nativa dei testi PDF Vedi il filmato
Normalizzazione dell'altezza dei testi Vedi il filmato

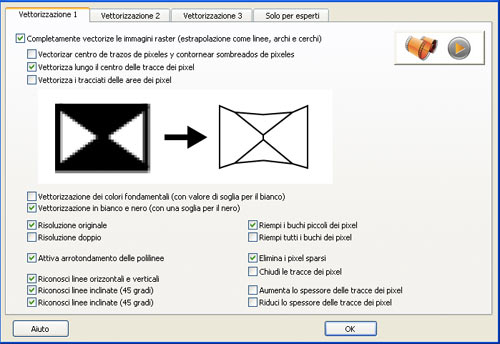

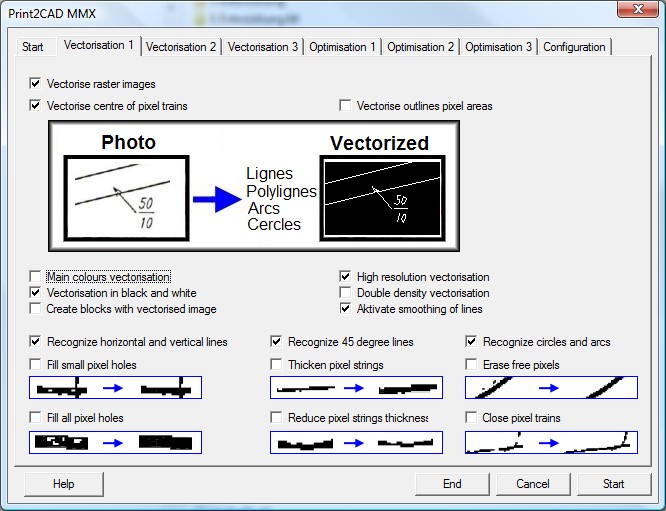

Impostazione della Vettorizzazione 1 Vedi il filmato
Impostazione della Vettorizzazione 2 Vedi il filmato
Impostazione della Vettorizzazione 3 Vedi il filmato

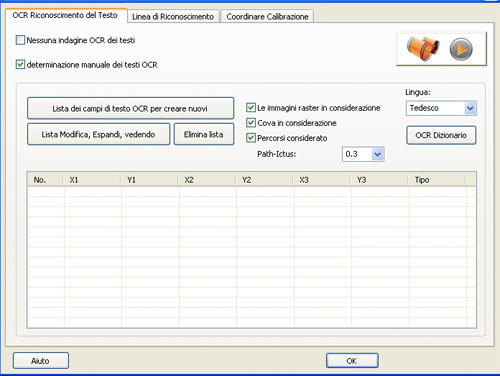

Riconoscimento dei testi OCR Vedi il filmato
Riconoscimento dei tipi di linea Vedi il filmato
Calibrazione delle coordinate Vedi il filmato
Analisi Vedi il filmato

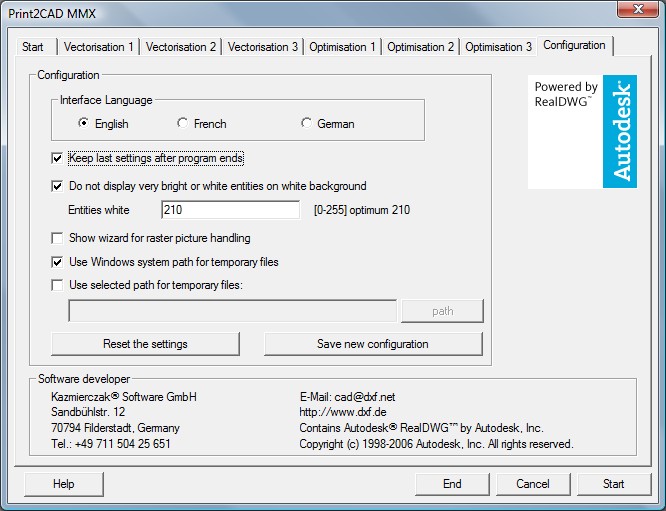

Configurazione Vedi il filmato
Conversione da PDF a Raster Vedi il filmato
Conversione da DWG/DXF a PDF Vedi il filmato
Visualizzatore DWG/DXF integrato Vedi il filmato

Le novità della versione 2014

  • Nuovo motore di vettorizzazione di immagini raster, con ulteriore miglioramento della qualità dei risultati
  • Ritaglio dei dettagli, per estrarre e vettorializzare da una immagine o da un disegno solo le parti che interessano

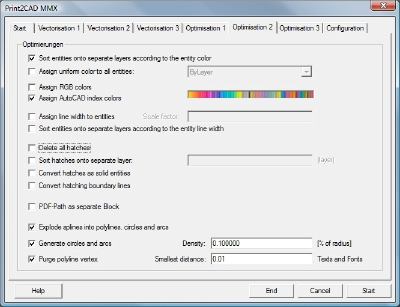

  • Postprocessore sul disegno generato DWG/DXF, con ulteriori possibilità di modifiche e correzioni su lager, colori, proprietà e entità
  • DWG/DXF Redlining permette di aggiungere note e di evidenziare parti del disegno convertito
  • Miglioramento dell'interpretazione di immagini di cattiva qualità
  • Nuovi Wizard permmettono di scegliere le impostazioni ottimali per tipologie di lavoro con un solo click

Caratteristiche principali

  • Conversione da PDF a DWG, DXF (per tutti i sistemi CAD)
  • Conversione da JPG a DWG, DXF (per tutti i sistemi CAD)
  • Conversione da TIFF a DWG, DXF (per tutti i sistemi CAD)
  • Conversione da HP-GL/2 (Plot files) a DWG, DXF o DGN (per tutti i sistemi CAD)
  • Conversione da HP-RTL (HP raster format) a DWG, DXF o DGN (per tutti i sistemi CAD)
  • Conversione da EPS (PostScript-Format) a DWG, DXF o DGN (per tutti i sistemi CAD)
  • Conversione da PostScript a DWG, DXF (per tutti i sistemi CAD)
  • Conversione da DWG a PDF
  • Conversione da DXF a PDF
  • Vettorializazione di immagini raster PDF
  • Vettorializzazione di immagini TIFF e JPEG
  • Formati DWG a DXF dalla versione 12 a 2013
  • RIconoscimento OCR di testi
  • Calibrazione delle coordinate
  • Visualizzazione immediata dei disegni DWG e DXF
  • Riconoscimento dei testi PD
  • Riconoscimento dei tipo di linea PDF
  • Riconoscimento dei lucidi PDF
  • Riconoscimento dei font PDF
  • Integrazione delle immagini raster in DWG e DXF
  • Estrazione delle immagini raster e salvataggio in JPEG o TIFF (opzionale)
  • Ricostruzione e individuazione di cerchi e archi
  • Rototraslazione e scalatura delle coordinate
  • Ottimizzazione dell'origineZero point optimisation
  • Ricrea la struttura dei lucidi in funzione e del colore e del tipo degli elementi
  • Corrispondenza dei colori
  • Corridpondenza dei nomi dei lucidi
  • Conversione di migliaia di file dentro le cartelle
  • Alta precisione nelle coordinate
  • Costruzione di una struttura di lucidi basata sui colori
  • Ottimizzazione delle polilinee con generazione di cerchi e archi
  • Converte le pagine del documento PDF in file DXF, DWG e DGN separati
  • Assegna lo spessore delle linee alle entità DWG, DXF o DGN
  • Estrae immagini raster dai documenti PDF o HPGL e le salva nei formati bmp, jpg, png o gif

Requisiti di Sistema

  • Systema:
    -32bit: Windows 7 e 8, Windows Vista® (Sp1), Windows® XP Professional, Home Edition(Sp3)
    -64bit: Windows 7 e 8, Windows Vista® (Sp1), Windows® XP Professional x64 Edition (Sp3)
    - Apple OS X (Snow Leopard or Lion) con Parallels Windows o Fusion Windows Licence (Coherence)
  • CPU:
    -32bit: Windows Vista: Intel® Pentium® 4 or AMD Athlon® Dual Core, 3.0 GHz or higher
    -Windows XP: Intel Pentium 4 or AMD Athlon Dual Core, 1.6 GHz or higher
    -64bit: AMD Athlon® 64 or Opteron® or higher
    -Intel® Pentium® 4 or Xeon® with Intel EM64T Suppor
  • RAM:
    -Windows 7: 1 GB RAM (for TIFF, JPEG or scanned PDF Vectorization, DWG to PDF, DXF to PDF > 2 GB free RAM)
    -Windows Vista: 1 GB RAM (for TIFF, JPEG or scanned PDF Vectorization, DWG to PDF, DXF to PDF > 2 GB free RAM)
    -Windows XP: 1 GB RAM (for TIFF, JPEG or scanned PDF Vectorization, DWG to PDF, DXF to PDF > 2 GB free RAM)

  • Funziona su Mac Os X con i virtualizzatori Parallels e Fusion

Consulta il Listino Prezzi
